Назначение изделия

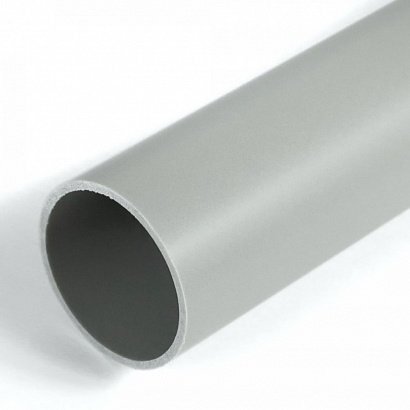

Жесткая труба из поливинилхлорида предназначена для защиты изолированных проводов и кабелей в электрических установках и системах связи от механических повреждений и агрессивного воздействия окружающей среды. Жесткие трубы применяются для скрытой (открытой) прокладки в стенах (по стенам), потолках, полах жилых, административных и производственных зданиях и сооружениях. Трубы подразделяются по прочности на типы: «Легкая», «Тяжелая».
Область применения:
- прокладка слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В;
- прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций;
- использование в огнестойких кабельных линиях;
- прокладка проводки в междуэтажных перекрытиях.
Особенности
Надежность:
- пластикат ПВХ не горит (соответствует требования пожарной безопасности по ГОСТ Р53313-2009, категория горения ПВ-0);
- изготавливаются из первичного сырья;
- высокая коррозионная и химическая стойкость;
- труба «Тяжелого» типа способна выдерживать большие механические нагрузки (допускается заливка в бетон).
Быстрый и легкий монтаж:
- при необходимости расширения кабельной сети, провода и кабеля закладываются в те же трубы без разрушения поверхности стен;
- труба в 5-7 раз легче стальных труб (упрощает транспортировку, хранение, монтаж, а так же стоимость в несколько раз меньше).
Дополнительное оборудование
Держатели пластиковые
(222948) - AKS 25 (30840)(уп 100 шт) Крепеж
(271299) - Держатель D=25 (100 шт) (PR.02725), Держатель
(300149) - Держатель D=25 белый (уп 100 шт) (PR.02725б)
(304545) - Держатель двухкомпонентный D=25 (100 шт) (51125)
(219285) - Держатель раздвижной D=20-32 (51232)
(255235) - Держатель раздвижной с крышкой DN 23-29 мм (PASW2329N)
(304550) - Держатель с защелкой D=25 (100 шт) (51025)
(304562) - Держатель с защёлкой D=25 (100 шт) (CTA10D-CF25-K41-100)
(304556) - Держатель с защелкой и дюбелем D=25 (100 шт) (51325)
(207959) - Держатель с хомутиком D=16-32 (51200)
(209526) - Держатель с хомутиком D=25-63 (51263)
(276820) - Крепеж-клипса для монтаж. пист. D=25 серая(100 шт)(PR13.0121
(281981) - Крепеж-клипса с дюбелем серая D=25 (100 шт) (PR13.0297)
Скоба металлическая
(270908) - Держатель с крышкой D=25, оцинкованная сталь (6044-A25)
(215322) - Держатель оцинкованный двусторонний D=25-26 (53357) (100 шт)
(245673) - Держатель оцинкованный односторонний D=25-26 (53344) (100 шт
(283299) - Скоба двухлапковая D25 (100 шт) (43625), Скоба металлическая
(280908) - Скоба мет одно-я СМО 25-26 для монт.пист б/о100 шт PR08.2756
(260779) - Скоба металлическая двухлапковая СМД 25-26 (100 шт)
(296212) - Скоба металлическая двухлапковая СМД 25-26 (100 шт)PR08.2549
(018036) - Скоба металлическая однолапковая СМО 25-26 (100 шт)
(296208) - Скоба металлическая однолапковая СМО 25-26 (100 шт)PR08.2536
(267836) - Скоба однолапковая D25 (100 шт) (43725), Скоба металлическая
Муфта вводная
(285553) - BS25 (42725HF) (уп. 50 шт.), Муфта
(242799) - Муфта гибкая труба-коробка, IP65, D=25 (57125)
(016335) - Муфта труба-коробка, IP67, М25х1.5, D=25 (50225)
Муфта соединительная
(275825) - Муфта гибкая труба-труба, IP64, D=25 (59925)
(016333) - Муфта гибкая труба-труба, IP65, D=25 (50325)
(016126) - Муфта труба-труба с ограничителем, IP40, D=25 (54925)
(232147) - Муфта труба-труба, IP67, D=25 (50125)
(234357) - Патрубок-муфта D=25 (Промрукав) (PR.01725), Муфта
(300154) - Патрубок-муфта белая D=25 (Промрукав) (PR.01725б)
(292201) - Патрубок-муфта черная D=25 (Промрукав) (PR13.0183), Муфта
Поворот
(279536) - CI25G (41225-25HF) (уп. 25 шт.), Поворот
(284524) - CUG25 (41125HF) (уп. 50 шт.), Поворот
(016192) - Колено открывающееся, 90°, IP40, D=25 (50525)
(260774) - Поворот гибкий гофрированный D=25 (Промрукав) (PR.07625)
(016094) - Поворот на 90° труба-труба, IP40, D=25 (50425)
(242776) - Поворот на 90° труба-труба, IP67, D=25 (50025)
(258857) - Соединитель угловой D=25 (Промрукав) (PR.07425), Поворот
(258858) - Соединитель угловой разборный D=25 (Промрукав) (PR.07525)
Материал
Композиция ПВХ (поливинилхлорид)
Степень защиты
IP67
Тип по степени сопротивления сжатию (деформация при заявленном усилии сжатия не более 25% ±5% от начального диаметра)
Тип «Легкая» - не менее 200 Н на 5 см трубы при +20?С по ГОСТ Р МЭК 61386.22-2014
Климатическое исполнение
УХЛ2
Наружный диаметр, мм
25
Температура монтажа, °C
-5…+60
Цвет
RAL 7035 (серый); RAL 9005 (черный); RAL 9003 (белый)
Диапазон рабочих температур, °С
-40…+60
Длина трубы, м
3
Гарантия, лет
2 года со дня получения потребителем
