Назначение изделия

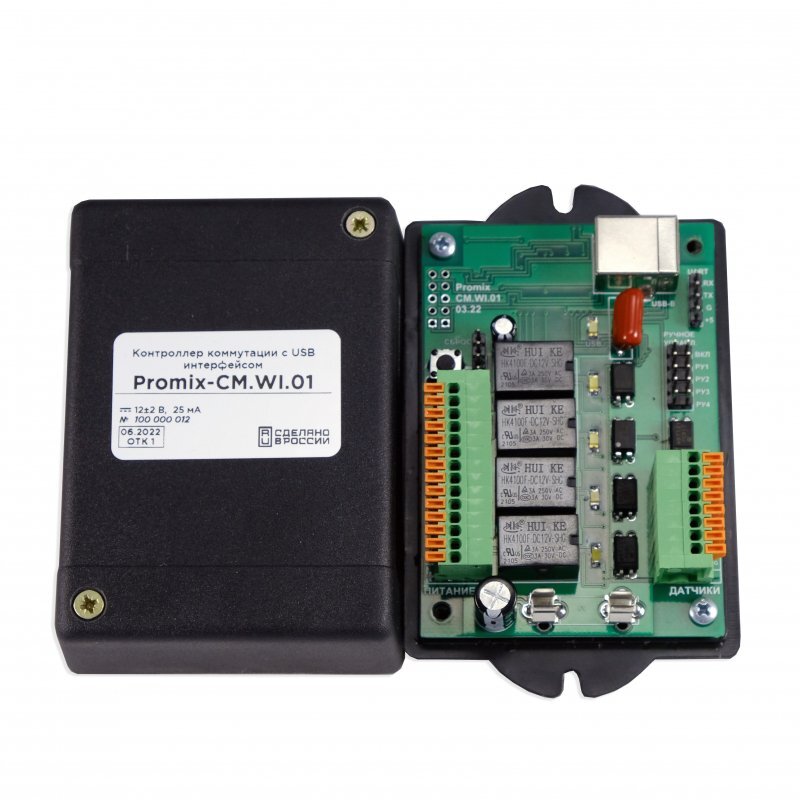

Контроллер Promix-CM.WI.01 предназначен для коммутации четырёх механизмов (электромеханические, электромагнитные замки, турникеты, вентиляция, освещение и др.) устройством управления верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах или ОС «Windows», по USB или UART интерфейсу.
Особенности
Содержит 4 релейных канала управления напряжением 12 В и 4 входа для подключения контрольных датчиков (положения дверей, замков, выключателей и др.). Имеется возможность дополнения проводными и беспроводными интерфейсами (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.).
Применяется для ограничения доступа в шкафы раздевалок, банковские ячейки, дистанционного управления механизмами (шлагбаумами, вентиляторами, осветителями) и т.п. Контроллером сканируются состояния четырех датчиков (положения дверей, состояния замков и др.).
Работает с нормально закрытыми (НЗ) и нормально открытыми (НО) механизмами.
Функции контроллера:
• Установка связи контроллера с устройством управления,
• Адресация к контроллеру и механизму контроллера по порядковому номеру,
• Приём команд коммутации механизмов и управления контроллером,
• Коммутация механизмов,
• Сканирование состояния датчиков механизмов,
• Сканирование целостности линии питания механизмов,
• Передача в устройство управления данных о контроллере и механизмах,
• Режимы НЗ и НО коммутации,
• Гальваническая развязка питания механизмов и устройства управления,
• Аппаратная защита контроллера от превышения рабочего тока,
• Световая индикация коммутации механизмов,
• Световая индикация соединения с устройством управления,
• Наладочный режим с аппаратной коммутацией механизмов,
• Последовательная автоматическая коммутация механизмов при «нештатной» ситуации.
Тип контроллера
Сетевой
Максимальный ток замка, А
2
Интерфейс линии связи для передачи данных
USB
Диапазон рабочих температур, °С
0…+50
Напряжение питания DC, В
5
Габаритные размеры, мм
84х58х15
Максимальный потребляемый ток, мА
25
