Назначение изделия

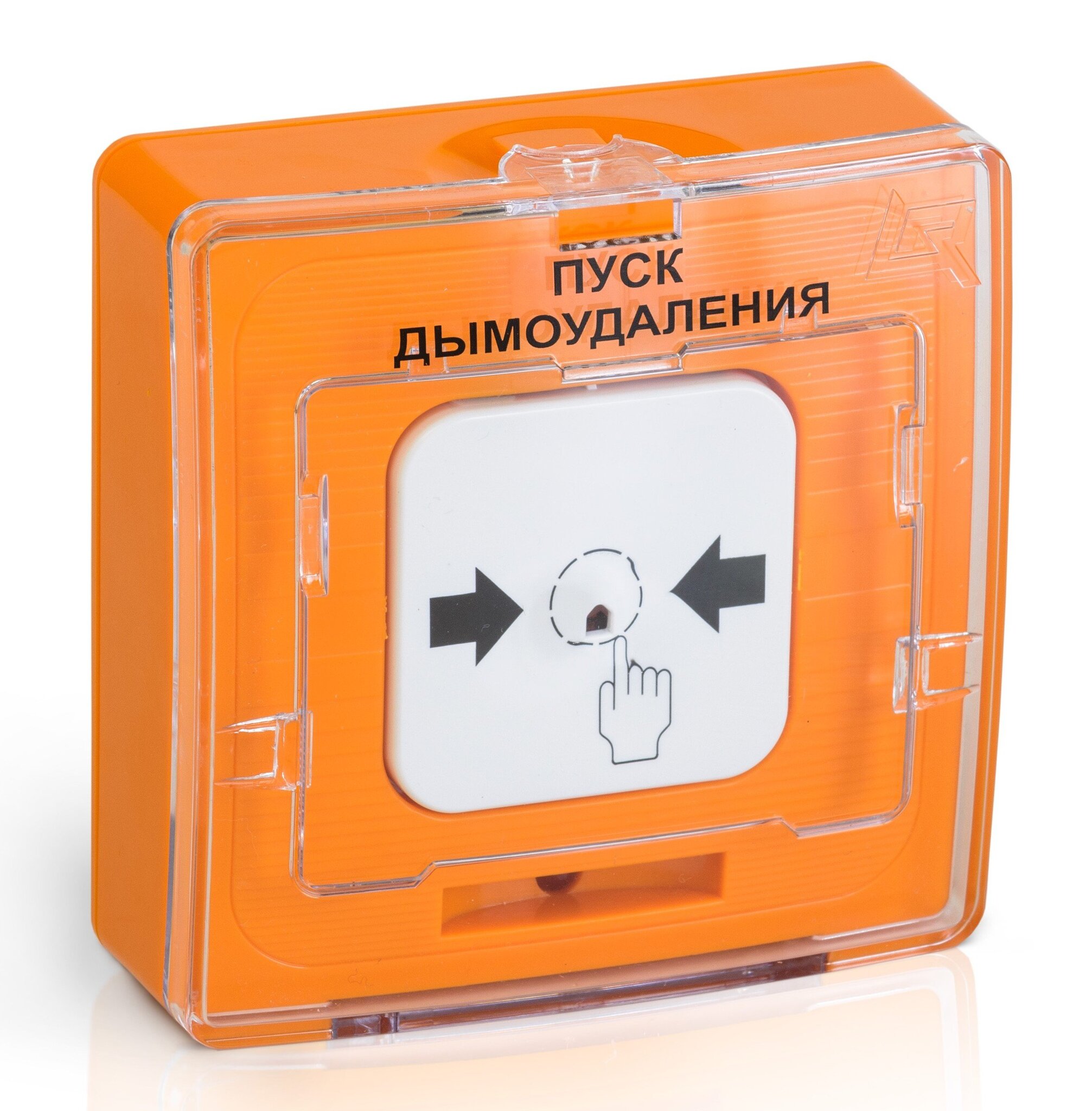

Устройство дистанционного пуска электроконтактное УДП 513-10 предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.
Особенности
УДП 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. УДП 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки УДП в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» УДП 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.
Дополнительное оборудование
(306123) - ЗСК-535 защитный сетчатый кожух для ИПР
Тип извещателя
2/4 проводный
Максимальный коммутируемый ток, не более, мА
1000
Напряжение питания, B:
Габаритные размеры, мм
88х85х46
- по шлейфу сигнализации
9…30
Степень защиты
IP31
Ток потребления, мА:
Диапазон рабочих температур, °С
-40…+60
- в дежурном режиме не более
0.05
Масса, не более, кг
0.15
Максимальное коммутируемое напряжение, не более, В
125
