Назначение изделия

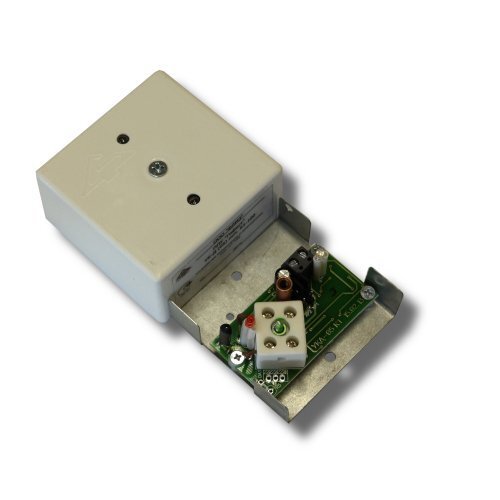

Устройство УКД(05)-К1 исп. КМ-О входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
Устройство предназначено для управления оповещателями, подключаемыми к выходу и являющимися для устройства нагрузкой.
Особенности
Выход устройства сконфигурирован для управления оповещателями, включаемыми по команде «Пуск». В этом варианте конфигурирования устройство обеспечивает контроль линии связи с оповещателями с помощью оконечного элемента ОЭ-05.
Применение устройства УКД(05)-К1 исп. КМ-О позволяет:
- включать в одну контролируемую по всей длине линию связи оповещатели в режиме постоянного включения (светоуказатели «Выход», «Насосная станция» и т. п.) и оповещатели, включаемые по сигналу «Пожар» (сирены, табло «Пожар» и т.п.);
- контролировать линию связи со световыми оповещателями и звуковыми оповещателями на обрыв и короткое замыкание;
- формировать сигнал «Неисправность» при выявлении неисправности в локальной линии связи и транслировать его через УКЛСиП(Б) или УКЛСиП(РП) в любую систему пожарной сигнализации;
- отсекать неисправное ответвление с оповещателем от линии связи при коротком замыкании по любым причинам, в том числе при повреждении оповещателя в результате пожара в помещении, при этом работоспособность всей остальной линии оповещения сохраняется
Напряжение питания, B:
Выходной ток, мА:
- по соединительной линии
10.5…28
- минимальный ток нагрузки
6
Ток потребления, мА:
- максимальный ток нагрузки
500
- в дежурном режиме не более
12
Степень защиты
IP41
- в режиме «ПУСК»
22
Габаритные размеры, мм
72х72х36
