Назначение изделия
Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.
Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.
Особенности
- 4 диапазона по чувствительности;
- ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
- переключение с помощью перемычек режима работы «Затопление/Осушение»;
- работа по двухпроводной линии от шлейфа сигнализации;
- гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
- контакты реле могут быть использованы для подключения внешней сигнализации.
Дополнительное оборудование
(305277) - Штуцер приварной для УКУ-1, стальной, внутренняя резьба G 1/2-B
(305276) - Электрод удлиняющий УКУ-1, L=500 мм, резьба с двух сторон
(305265) - Электрод удлиняющий УКУ-1, 500мм, резьба с одной стороны
(305266) - Муфта УКУ-1 для присоединения удлиняющего электрода

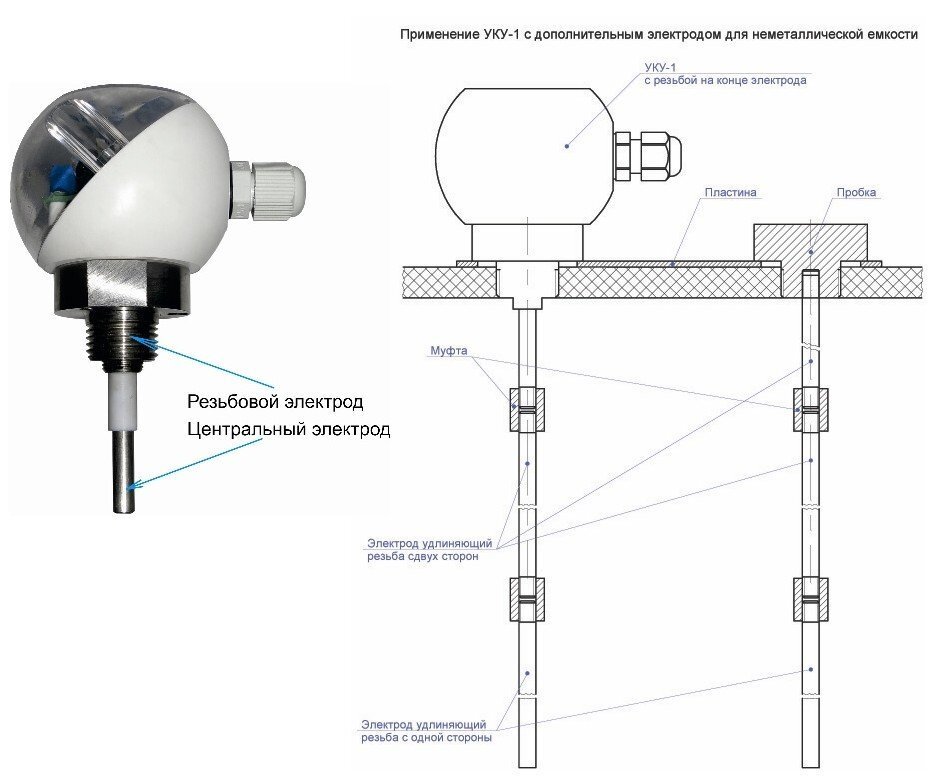

При применении в неметаллической емкости
(305263) - Пластина УКУ-1 для крепления дополнительного электрода
(305264) - Пробка УКУ-1 для крепления дополнительного электрода
Измеряемая среда
электропроводная и неэлектропроводная жидкость
Степень защиты
IP54
Чувствительность
кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная
Диапазон рабочих температур, °С
-40…+50
Тревожные выходы
2 оптореле НЗ/НР (220 В; 0.1 А)
Габаритные размеры, мм
115х65х87
Напряжение питания, В
9…30
Диаметр подключаемого кабеля, мм
3…6
Потребляемый ток, мА
6.1
