Назначение изделия
Устройство оконечное объектовое (УОО) S400-2GSM НАНО предназначено для построения бюджетных оконечных объектовых систем сигнализации с охранно-пожарными извещателями и передачи извещений на пульт централизованного наблюдения (ПЦН) и/или сотовый телефон клиента.
S400-2GSM НАНО поддерживает обмен информацией с устройством оконечным пультовым по каналу мобильной сотовой связи GSM 900/1800, сети Интернет и коммутируемому телефонному каналу сети общего пользования (ТфОП). S400-2GSM НАНО является программируемым устройством. Типы используемых для связи с устройством оконечным пультовым каналов, протоколы передачи, адреса серверов,номера телефонов дозвона, порядок и временные характеристики контроля каналов определяются в конфигурации.
Особенности
S400-2GSM "НАНО" поддерживает следующие протоколы обмена с базовой станцией (УОП):
канал GSM – Ademco Contact ID; Аргус-СТ (CSD), Pro-Net, SIA-IP (TCP/GPRS);
канал ТфОП – Ademco Contact ID;
канал Ethernet - Pro-Net, SIA-IP.
S400-2GSM "НАНО" может обслуживать до 5 независимых получателей по общему количеству направлений доставки (НД) - 9, резервирующих друг друга. Направления имеют приоритеты по номерам, наиболее высокий приоритет у НД №1. В процессе работы выполняет мониторинг работоспособности направлений доставки извещений и, в случае отказа, производит автоматический переход на резервное НД по заданной в конфигурации стратегии. Если извещение передано хотя бы по одному из НД получателя, оно считается доставленным данному получателю.
Электрическое и функциональное сопряжение УОО с абонентской телефонной линией соответствует ГОСТ 25007-81. Допустимый уровень вызывного сигнала – от 20 до 110 В.
Электропитание УОО осуществляется от источника постоянного тока напряжением 12В, средний потребляемый ток не превышает 300 мА.
УОО предназначено для эксплуатации в помещении при температуре от –20 до +35 °C, относительной влажности воздуха до 90% при температуре 298 К (+25 °C).
S400-2GSM НАНО имеет 4 шлейфа охранно-пожарной сигнализации и 3 выхода типа открытый коллектор (ОК), GSM-модуль с 2 SIM-холдерами, шину RS-485, подключение Ethernet-модуля для работы по линиям выделенного проводного интернета.
Управление режимом работы (взятие/снятие) осуществляется технологическим шлейфом или клавиатурами произв. Компании "Проксима".
Возможность удалённого конфигурирования с компьютера.

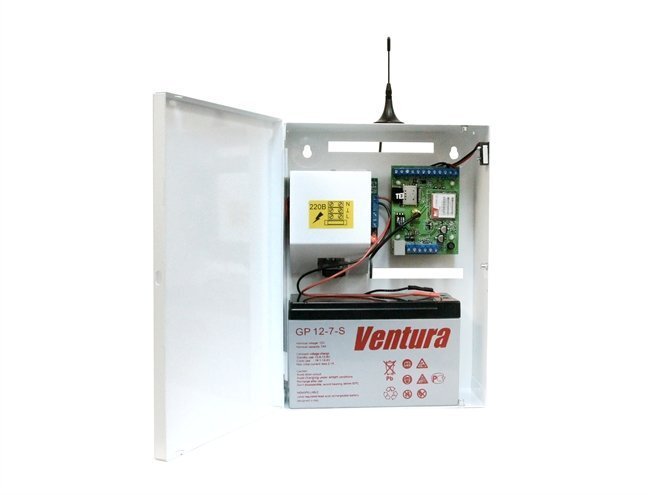

Комплектация
Бокс установочный SB-25;
Источник питания PS-1215;
Плата S400-2GSM-B "Нано";
Набор оконечных резисторов;
Крепежные элементы;
GSM-антенна
ВНИМАНИЕ!
АККУМУЛЯТОРЫ В КОМПЛЕКТ ПОСТАВКИ БОКС-КОМПЛЕКТОВ НЕ ВХОДЯТ.
Дополнительное оборудование
Источники питания
(249416) - PS-1215 (плата), Источник питания без корпуса 12В/1.5А, под АКБ 12В/7Ач
(277983) - PS-1230 (плата), Источник питания без корпуса 12В/3А, под АКБ 12В/7Ач
(296363) - Корпус 009, Металл.ящик (290х290х100мм) для установки плат контрольной панели и расширителей
(241430) - B-35, Металл.ящик (350х250х90мм) для установки плат контрольной панели и расширителей
(215780) - PS-1215, Источник питания на DIN-рейку 12В/1.5А, под АКБ 12В/7Ач
(256160) - DIN-рейка 10см
(249417) - PS-1215 В Боксовое исполнение, Источник питания в корпусе 12В/1.5А, под АКБ 12В/7Ач
(277984) - PS-1230 В Боксовое исполнение, Источник питания в корпусе 12В/3А, под АКБ 12В/7Ач
(284704) - Аккумулятор 12В/7Ач
Модули расширения
(245012) - SEW-200 (Астра РИ-М), Блок расширения для работы с извещателями Астра-РИ-М
(245013) - SEW-200R (Ладога-РК), Блок расширения для работы с извещателями Ладога-РК
(289573) - WRM-100, Выносной Wi-Fi модуль для устройств S400 и S800
(222173) - SNM-100L-B (плата), Интернет-модуль для S632-2GSM, S400 и S800
(235714) - SE-10-B (плата), Блок расширения на 10 ШС для S632-2GSM, S400 и S800
(277982) - SRM-04 (плата), Блок релейный на 4 реле (НЗ/НО) 30В/10А
(241429) - B-12, Металл.ящик (126х169х60мм) для установки плат расширения
Устройства управления
(248251) - SKW-110, Клавиатура радиоканальная при наличии SEW-200R
(219184) - SLK-200, Клавиатура c ЖКИ
(230398) - SLK-300, Клавиатура c ЖКИ и встроен. считывателем
(241427) - TK-306-W (белый), Клавиатура сенсорная
(232239) - TK-510B Sense (черный), Клавиатура сенсорная
(236842) - TK-510W Sense (белый), Клавиатура сенсорная
(004004) - Proxy-2А (Proxy-2А исп. 01), Считыватель проксимити карт EM-Marin, HID ProxCard
(072256) - КТН (КТМ-Н) хром, Считыватель ключей ТМ
(202626) - Лидер вар.1, Радиокомплект (приемник + 2 брелока), выход TouchMemory
Доп.оборудование
(297084) - Кабель USB (шт. mini USB - шт. USB A) 1.8 м, серый
(223695) - STS, Датчик температурный
Количество шлейфов сигнализации
4 (до 60)
Подключение клавиатуры
Да
Количество выходов "ОК" (12В/0, 5А)
4 (выходы ОК2 и ОК4 совмещены); ОК3 сов-мещен с шлейфом №4
Напряжение питания, B:
Количество каналов передачи
3 (ТфОП; GSM; Ethernet)
- от сети переменного тока
220
Максимальное количество получателей извещений/направлений доставки
5/9
- от резервного источника питания
АКБ 12В/7Ач
Поддерживаемые протоколы
ADEMCO Contact ID; Pro-T (ТфОП); Pro-Net; SIA-IP; Аргус-СТ; Pro-M; Contact (CSD); SMS
Ток потребления, мА:
Количество SIM-карт
2 (DUAL SIM)
- при напряжении питания 12 В
300
Тип разъема для подключения антенны
SMA
Диапазон рабочих температур, °С
-20…+35
Емкость памяти ключей Touch Memory (Proximity-карт, PIN-кодов)
32
Габаритные размеры, мм
255х182х70
