Назначение изделия

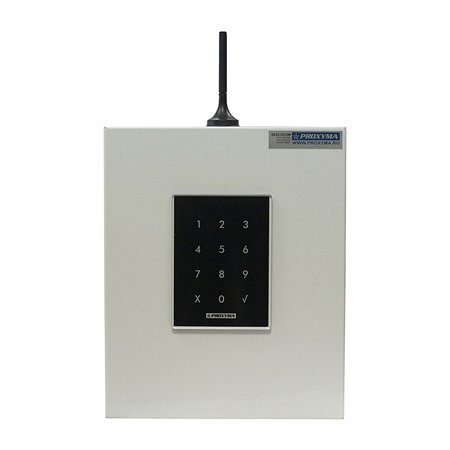

Устройство оконечное объектовое (УОО) S632-2GSM предназначено для создания оконечных объектовых систем сигнализации с охранно-пожарными извещателями (датчиками) и передачи тревожных и информационных извещений о состояниях шлейфов на Пульт централизованного наблюдения (ПЦН) и/или сотовый телефон клиента по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц, по коммутируемым каналам телефонной сети общего пользования и по сетям Ethernet 10/100 и Интернет, а также для организации двусторонней связи ПЦН-объект и контроля состояния температуры на объекте.
Устройство является программируемым с энергонезависимой памятью. Программирование конфигурации может осуществляться c персонального компьютера (ПК) при подключении УОО по цифровому интерфейсу RS-232, при помощи SMS-команд с телефонов управления ПЦН, мастер-ключом TM, удаленно с ПЦН при помощи GSM-модема.
Комплектация
Плата S632-2GSM-BS;
Блок питания PS-1215;
Клавиатура ТК-510;
Бокс установочный металлический (исполнение для установки аккумулятора емкостью 1,2А/ч.)
ВНИМАНИЕ!
В комплект не входит аккумулятор.
Дополнительное оборудование
Источники питания
(249416) - PS-1215 (плата), Источник питания без корпуса 12В/1.5А, под АКБ 12В/7Ач
(277983) - PS-1230 (плата), Источник питания без корпуса 12В/3А, под АКБ 12В/7Ач
(296363) - Корпус 009, Металл.ящик (290х290х100мм) для установки плат контрольной панели и расширителей
(241430) - B-35, Металл.ящик (350х250х90мм) для установки плат контрольной панели и расширителей
(215780) - PS-1215, Источник питания на DIN-рейку 12В/1.5А, под АКБ 12В/7Ач
(256160) - DIN-рейка 10см
(249417) - PS-1215 В Боксовое исполнение, Источник питания в корпусе 12В/1.5А, под АКБ 12В/7Ач
(277984) - PS-1230 В Боксовое исполнение, Источник питания в корпусе 12В/3А, под АКБ 12В/7Ач
(284704) - Аккумулятор 12В/7Ач
Модули расширения
(245012) - SEW-200 (Астра РИ-М), Блок расширения для работы с извещателями Астра-РИ-М
(245013) - SEW-200R (Ладога-РК), Блок расширения для работы с извещателями Ладога-РК
(222173) - SNM-100L-B (плата), Интернет-модуль для S632-2GSM, S400 и S800
(235714) - SE-10-B (плата), Блок расширения на 10 ШС для S632-2GSM, S400 и S800
(277982) - SRM-04 (плата), Блок релейный на 4 реле (НЗ/НО) 30В/10А
(241429) - B-12, Металл.ящик (126х169х60мм) для установки плат расширения
Устройства управления
(248251) - SKW-110, Клавиатура радиоканальная при наличии SEW-200R
(219184) - SLK-200, Клавиатура c ЖКИ
(230398) - SLK-300, Клавиатура c ЖКИ и встроен. считывателем
(241427) - TK-306-W (белый), Клавиатура сенсорная
(232239) - TK-510B Sense (черный), Клавиатура сенсорная
(236842) - TK-510W Sense (белый), Клавиатура сенсорная
(004004) - Proxy-2А (Proxy-2А исп. 01), Считыватель проксимити карт EM-Marin, HID ProxCard
(072256) - КТН (КТМ-Н) хром, Считыватель ключей ТМ
(202626) - Лидер вар.1, Радиокомплект (приемник + 2 брелока), выход TouchMemory
Доп.оборудование
(215777) - SPC-USB, Кабель программирования
(223695) - STS, Датчик температурный
Кол-во шлейфов сигнализации
6
Емкость памяти ключей Touch Memory (Proximity-карт, PIN-кодов)
32
Максимальное количество контролируемых шлейфов сигнализации или зон
60
Подключение температурного датчика
Да
Модули расширения
SE-10 (до 6 шт.)
Подключение клавиатуры
Да
Максимальное кол-во радиорасширителей в системе
3
Количество выходов "ОК" (12В/0, 5А)
6
Количество разделов
10
Количество выходов реле
3
Количество сигнальных шлейфов
4 (тамперная группа)
Параметры реле
DC: 24В/1А; AC: 220В/1А
Количество каналов передачи
3 (ТфОП; GSM; Ethernet)
Удаленное программирование
Да
Максимальное количество получателей извещений/направлений доставки
5/9
Двусторонняя голосовая связь с объектом
Да
Поддерживаемые протоколы
ADEMCO Contact ID; Pro-T (ТфОП); Pro-Net; SIA-IP; Аргус-СТ; Pro-M; Contact (CSD); SMS
Напряжение питания, B:
Возможность подключения Ethernet-модуля
Да - модуль SNM-100
- от сети переменного тока
220
Количество SIM-карт
2 (DUAL SIM)
- от резервного источника питания
АКБ 12В/1.2Ач
Тип разъема для подключения антенны
SMA
Ток потребления, мА:
Поддерживаемый интерфейс считывателя
Touch Memory
- при напряжении питания 12 В
300
