Назначение изделия

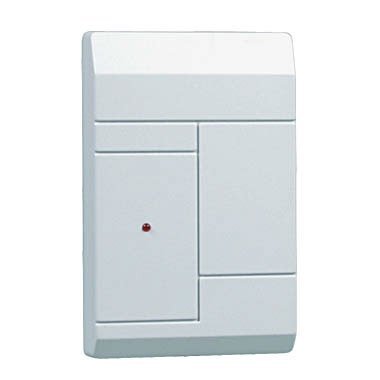

Передатчик-коммуникатор Риф Стринг RS-201ТD-RR (далее – передатчик) входит в состав аппаратуры радиоканальной охранной сигнализации Lonta Optima и предназначен для подключения различного объектового охранного оборудования к системе RS-201. Передатчик RS-201TD-RR имеет цифровой вход данных (СОМ-порт), на который подается информация от внешнего охранно-пожарного прибора.
Особенности
При тревоге, взятии под охрану, снятии с охраны или другом изменении состояния объекта внешнее устройство пересылает на передатчик информацию о произошедшем событии. Передатчик формирует радиосигнал о событии и отправляет его по эфиру в центр охраны. Далее для обозначения входной информации мы будем употреблять термин "событие", а для радиосигнала с передатчика – термин "извещение".
Информация во входных сообщениях соответствует стандарту Contact ID, но передается в специальном формате, который описан ниже. Предполагается, что производители объектового оборудования будут сами разрабатывать и производить устройства сопряжения их протоколов и унифицированного входного протокола передатчика.
Кроме извещений о событиях на объекте, передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в центре охраны, и может составлять4…20 минут зависимости от количества объектов в системе и качества связи.
ВНИМАНИЕ! Перед использованием передатчика необходимо установить нужную частотную литеру с помощью джамперных перемычек.
Внешние интерфейсы для обмена, программирования и управления
RS-485; RS-232
- при питании от внешнего источника питания
130
Напряжение питания, B:
Материал корпуса
Пластик
- от внешнего источника питания
9…15
Диапазон рабочих температур, °С
-20…+50
Ток потребления, мА:
Габаритные размеры, мм
75х120х32
