Назначение изделия

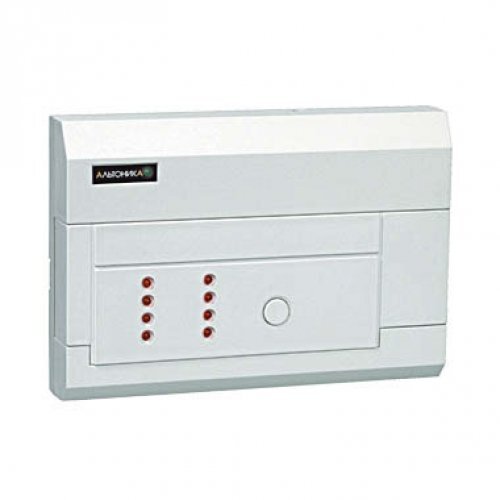

Приемник RS-201R-входит в состав аппаратуры радиоуправления охранной системы централизованной охраны Lonta OPTIMA и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемно-контрольные приборы путем переключения контактов сигнального реле.
Особенности
К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами "открытый коллектор" на каждый передатчик.
Дальность передачи тревожных радиосигналов от радиокнопки RS-201TK в условиях прямой видимости достигает 15 км, от стационарных передатчиков – 20 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.
Дополнительное оборудование
(225390) - RS-201TK, Радиокнопка тревожная носимая, дальность до 5 км
(227847) - RS-201TK2, Радиокнопка тревожная носимая, дальность до 5 км
(241004) - RS-201TK3, Радиокнопка тревожная стационарная, дальность до 5 км
(020128) - RR-701X-OK, Модуль расширения на 10 выходов "ОК", ? 36 В/ 30 мА, НЗ или НО (програм.)
(020127) - RR-701X-RL, Модуль расширения на 10 реле (НЗ-Общ-НР), ? 12 В/ 2 А
(278538) - БИРП-20, Источник питания 12 В, 2 А
(008040) - Аккумулятор 12 В, 7 А*ч
Параметры радиоканала:
Напряжение питания, B:
- рабочая частота, МГц
433.92
- от внешнего источника питания
10…15
- количество регистрируемых устройств
8
Ток потребления, мА:
Параметры релейных выходов:
- не более
200
- кол-во релейных выходов
1
Диапазон рабочих температур, °С
-20…+40
- коммутируемое напряжение, В
72
Габаритные размеры, мм
160х110х32
- коммутируемый ток, мА
100
Масса, не более, кг
0.2
