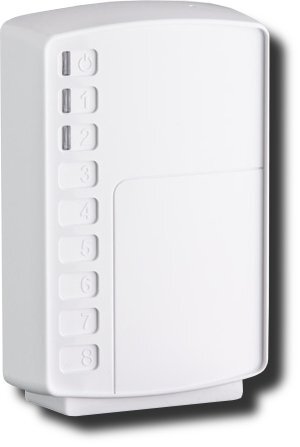

Назначение изделия
Прием по радиоканалу извещений от зарегистрированных устройств оконечных объектовых (УОО) и передача извещений по интерфейсной линии RS-485 на ПЦН
Особенности
- двусторонняя радиоканальная связь с квитированием;
- радиус действия радиоканала УОП со штатной антенной до 3400 м в прямой видимости;
- радиус действия радиоканала УОП с внешней антенной до 12400 м в прямой видимости;
- поддержка тревожных кнопок ПДУ Астра-Y (начиная с версии ПО 4_0). ПДУ занимает в УОП один адрес и раздел. Каждый ПДУ передает извещение о тревоге на отдельный круглосуточный раздел с автовзятием. Автовзятие производится автоматически через 10 с или по команде оператора на ПЦН;
- функцию ретранслятора выполняет УОО в зависимости от уровня ретрансляции, назначенного ему при регистрации;
- 2 режима работы УОП:
а) автономный,
б) расширенный;
- автономный режим - работа без пульта "ПЦН Астра-Y" или компьютера;
- расширенный режим - совместная работа с пультом "ПЦН Астра-Y" или компьютером с установленным ПО АРМ Астра-Y для мониторинга охраняемых объектов;
- переключение частотного канала;
- переключение мощности передающего тракта;
- постоянный контроль связи по радиоканалу;
- выбор времени контроля радиоканала от 4 до 40 мин;
- тестирование радиоканала;
- контроль напряжения электропитания;
- контроль вскрытия корпуса;
- возможность программирования перемычками при отсутствии ПЦН;
- антенна штыревая в комплекте;
- тип разъема для подключения антенны – SMA-Female;
- возможность использования выносных антенн
* Тревожные кнопки ПДУ не поддерживают ретрансляцию, работают только напрямую с УОП.
Дополнительная информация
а) автономный режим работы УОП обеспечивает:
- регистрацию до 48 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- индикацию состояний УОО/ПДУ,
- выдачу извещений:
- на релейные выходы Relay1, Relay2,
- на выход типа открытый коллектор ОС с режимом работы "Звуковой",
- по интерфейсу LIN на выносные модули индикации "Астра-861", релейные модули "Астра-821", "Астра-822";
б) расширенный режим работы УОП обеспечивает:
- регистрацию до 250 устройств оконечных объектовых (УОО) и тревожных кнопок ПДУ,
- передачу информации от объектовых устройств и тревожных кнопок по интерфейсу RS-485 на пульт "ПЦН Астра-Y" или ПК с установленным ПО АРМ Астра-Y,
- для подключения к ПК применяется устройство сопряжения "Астра-984",
- интерфейс LIN не используется;
в) не требует получения разрешений на применение от органов государственной радиочастотной службы
Дополнительное оборудование
(255837) - ПДУ Астра-Y, Радиопередающее устройство "брелок"
(230545) - УОО Астра-Y, Устройство оконечное объектовое, 2 ШС, 2 реле, 1 "ОК", ТМ
(004287) - Астра-861, модуль выносных индикаторов; до 6 шт.*
(253292) - Антенна АК-433 SMA
Видеоматериалы
Параметры радиоканала:
- количество
2
- диапазон рабочих частот, МГц
433.92±0.2% МГц
- коммутируемое напряжение, В
100
- количество рабочих частотных каналов
16
- коммутируемый ток, мА
100
- чувствительность приёмника, дБм
- 102
Параметры выходов "открытый коллектор":
- количество регистрируемых устройств
48 в автономном; 250 в расширенном
- количество
1
- дальность со штатной антенной, м
2500…3400
- максимальный ток выхода, мА
100
- дальность с внешней антенной, м
4500…12400
- максимальное постоянное напряжение нагрузки выхода, В
70
- разъем для подключения антенны
SMA
Длина сигнальной линии, м
200 м
Напряжение питания, В
10…15
Длина линии интерфейса, RS-485, м
1000 м
Потребляемый ток, мА
180
Степень защиты
IP41
Параметры реле:
Диапазон рабочих температур, °С
-10…+50
