Назначение изделия

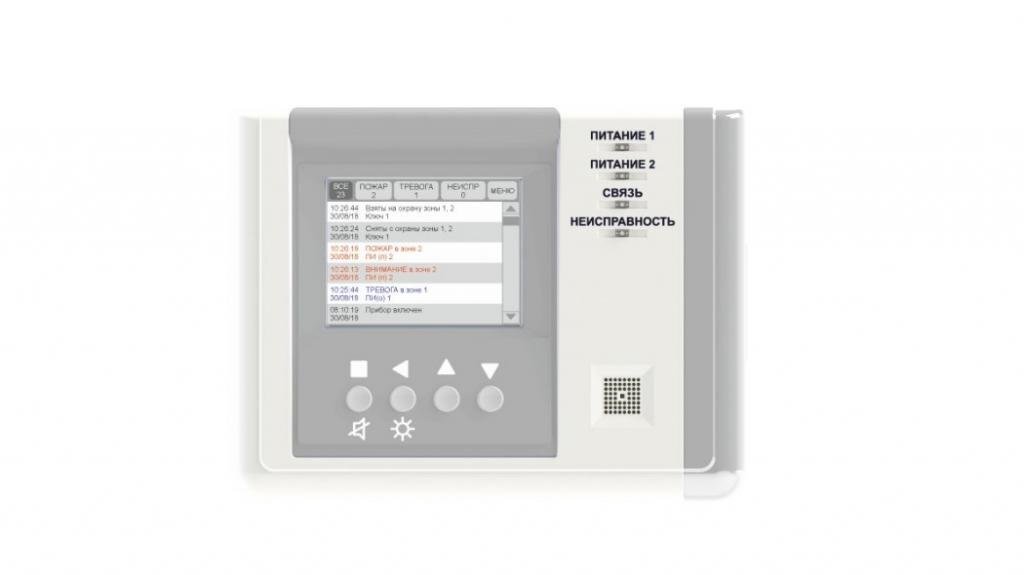

Предназначено для совместной работы с прибором приёмно-контрольным и управления охранно-пожарным адресным радиоканальным (ППКУОП) ВС-ПК ВЕКТОР-116, и предназначено для отображения на графическом дисплее информации о событиях на объекте в виде символов, пиктограмм и текста.
ВС-УРС ВЕКТОР обеспечивает отображение информации о 1024 событиях, зафиксированных прибором и хранящихся в его журнале событий.
Особенности
- совместная работа с прибором ВС-ПК ВЕКТОР-116 возможна только в автономном режиме работы прибора, то есть если прибор не включен в пультовую систему – систему передачи извещений ВЕТТА-2020;
- устройство подключается к прибору через проводную магистраль по протоколу RS-485;
- ВС-УРС ВЕКТОР в режиме «On Line» принимает от прибора, накапливает и отображает на экране информацию о событиях. Устройство регистрации может показывать как все события, так и по отдельности события с типами «ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ»;
- на экране одновременно отображается информация о шести событиях. Настройки изделия позволяют отображать список событий начиная или с последнего, или с самого старого из событий, хранящихся в журнале. Сдвиг списка для вывода необходимых событий осуществляется или с помощью сенсорного экрана, или аппаратных кнопок на лицевой панели изделия.
Интерфейс подключения к прибору
RS-485
- не более
300
Буфер событий
1024
Степень защиты
IP40
Напряжение питания, B:
Диапазон рабочих температур, °С
-20…+50
- от внешнего источника питания
10…15
Габаритные размеры, мм
190х146х42
Ток потребления, мА:
