Назначение изделия
Прибор позволяет передавать данные по двум независимым каналам связи. Основным каналом связи с АРМ «Ресурс» является сеть Ethernet, резервным - сеть стандарта GSM. Переход на резервный канал связи осуществляется в автоматическом режиме.
Для связи с приборами учета используются четыре линии RS-485 и одна RS-232.
Хранение показаний, отдаваемых параметров и сервисной информации реализовано на SD-карте. Глубина хранения зависит от объёма выбранного накопителя. Прибор содержит встроенные энергонезависимые часы реального времени. Автоматическая коррекция по заданному расписанию системного времени в УСПД осуществляется по сигналам точного астрономического времени, получаемого от устройства синхронизации системного времени (УССВ) на базе приёмников ГЛОНАСС/GPS.
Раз в сутки производится самодиагностика УСПД. Для входа в ПО УСПД реализован процесс авторизации.
Питание прибора осуществляется от внешнего источника питания постоянного тока с номинальным напряжением 12В или 24В. При использовании резервированных источников питания «РИП-12» или «РИП-24» исп. 50 и выше производства НВП «Болид» реализуется контроль наличия питания на входных клеммах УСПД.

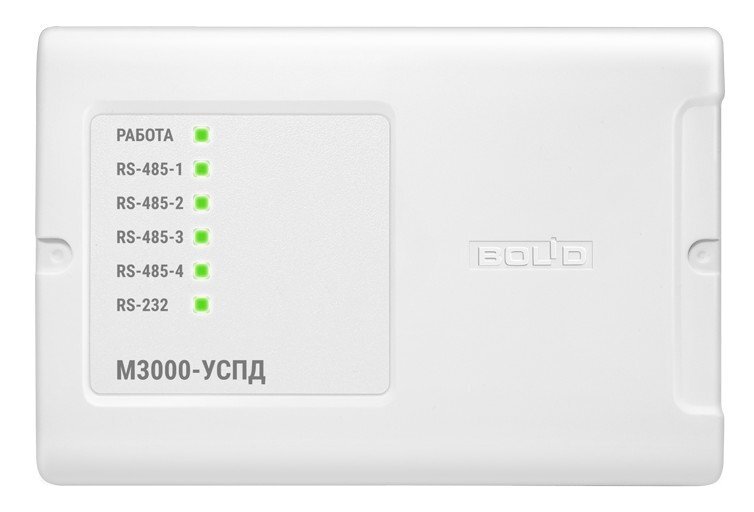

«М3000-УСПД» в соответствии с описанием типа средства измерений системы АСКУЭ «Ресурс» входит в состав системы. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60424-15.
Напряжение питания, В
10.2…28.4
Количество линий опроса
4 линии RS-485; 1 линия RS-232
Средний ток потребления, А, не более
0.25 А при 12 В; 0.125 при 24 В
Максимальное количество опрашиваемых приборов
не более 1000
Количество входов питания
2
Степень защиты
IP30
Время технической готовности, не более, с
60
Диапазон рабочих температур, °С
-30…+55
Интерфейс
проводной Ethernet (100 Мбит/с)
Габаритные размеры, мм
156х107х39
