Видеобалун Dahua DH-PFM801-4MP представляет собой пару пассивных приемопередатчиков и предназначен для подключения аналоговых камер с BNC-выходом под коаксиал к видеорегистратору по UTP-кабелю (для подключения нескольких камер по одному кабелю — при существующей разводке). Передает по одной неэкранированной витой паре (Cat5 E, Cat6) видеосигнал и питание. Защищает видеосигнал от шумов, асимметричных помех: трансформирует несбалансированный сигнал в сбалансированный.
Функциональность:
- Совместимость с форматами HD-CVI, TVI, AHD и CVBS.
- Передача видеосигналов HD-CVI на расстояние не менее 200 м при разрешении до 4 Мп, 250 м — при 2 Мп, 400 м — при 1 Мп.
- Подача питания 12 В DC на камеры при источнике 24 DC — 8 Вт на 100 м, 6 Вт на 200 м, 3 Вт на 300 м; при 36 В DC — 8 Вт на 300 м.
- Поддержка передачи видео без задержки, в реальном времени.
- Степень защиты: третий уровень защиты от разряда по воздуху и третий уровень — при контакте, защита разъема коаксиального кабеля от разряда в 2 кВ при синфазе, кабельного UTP-коннектора от разряда в 2 кВ при дифференциальном режиме и 4 кВ — при синфазе.
- Наработка на отказ — 10 000 ч.

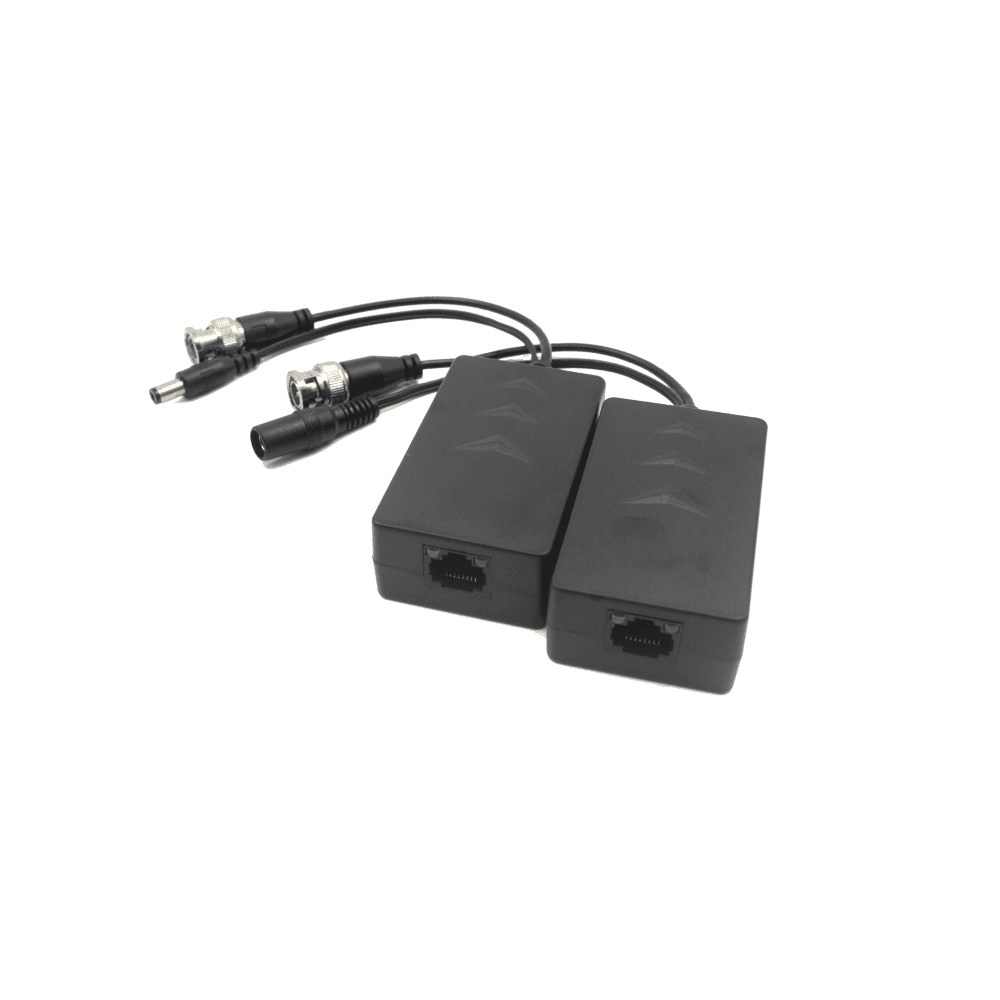

Взаимозаменяемые устройства оборудованы разъемами BNC для подключения к камере и DVR, портами RJ-45 для подключения друг к другу, разъемом подключения к источнику питания. Рабочие температуры — -10 ?С… +55 ?С. Гибкий кабель между портами RJ-45 и BNC облегчает монтаж. Размер каждого устройства — 72.6*42.5*24.5 мм. Вес — 57.4 г.
