Назначение изделия
Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, технологическими датчиками, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.

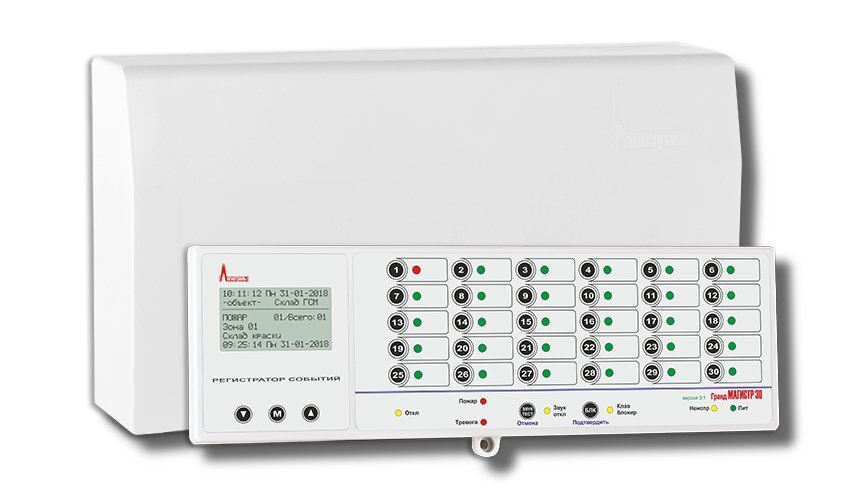

Прибор комплектуется выносной клавиатурой с ЖК-дисплеем, на котором отображается текущие дата и время, информация о событиях, а также текущие параметры прибора в меню конфигурирования.
Конфигурирование параметров прибора может осуществляться как с клавиатуры через меню, так и с помощью персонального компьютера с подключением через преобразователь интерфейсов USB-RS485.
Применение дополнительных модулей и внешних блоков позволяет увеличить количество и мощность подключаемых оповещателей, получить дополнительные релейные выходы, организовать контролируемый доступ в помещения, а также передать на ПЦН информацию по протоколу Ademco Contact-ID.
Прибор предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Конструкция прибора не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.
Количество ШС
2
Максимально допустимые токи и напряжения:
Количество разделов
2
- выход для питания извещателей
12В/1.2А
Способ управления режимами работы
кнопка; ключ ТМ
- релейного выхода
24В/2А
Внешние интерфейсы для обмена, программирования и управления
RS-485; Ethernet
Напряжение питания, B:
Длительность звучания выносного звукового оповещателя, мин
программируется
- от сети переменного тока
130…280
Напряжение на клеммах для подключения ШС, В:
- от дополнительного источника
12
- в дежурном режиме
17
Ток потребления, мА:
- при разомкнутом состоянии ШС
20
- при питании от встроенного аккумулятора, мА
130
Ток ШС в дежурном режиме, мА
2
Кол-во устанавливаемых аккумуляторов
1
Номинальное сопротивление выносного резистора, кОм
7.5
Емкость аккумулятора, А·ч
7
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
Материал корпуса
Пластик
Параметры информационных выходов:
Диапазон рабочих температур, °С
-30…+55
- кол-во выходов типа "Открытый коллектор"
4
Габаритные размеры, мм
345х180х90
- кол-во выходов типа "Сухой контакт"
3
