Назначение изделия

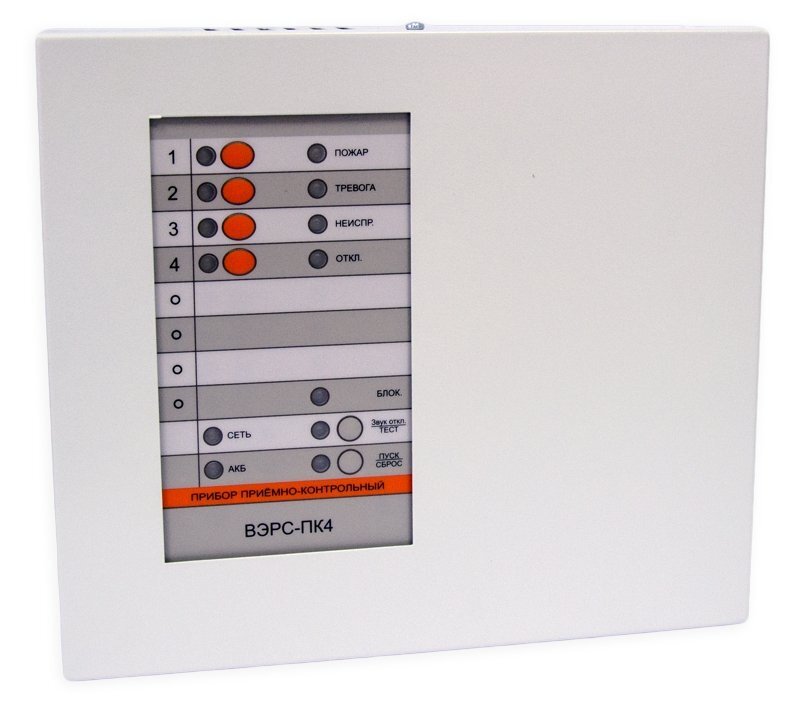

Приборы ВЭРС-ПК Версии 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- высокоэффективный импульсный источник питания;
- расширенный диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- контроль состояния шлейфов сигнализации с подключенными к ним охранными, пожарными или технологическими извещателями;
- выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- контроль прохода через одну точку доступа;
- контроль линий подключения оповещателей;
- передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК по интерфейсу RS-485;
- гибкое программирование до 36 -х параметров прибора и шлейфов сигнализации;
- три типа шлейфов сигнализации: «Пожарный», «Охранный» и «Технологический»;
- объединение шлейфов сигнализации в разделы для общего управления;
- управление шлейфами сигнализации электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- подключение внешних блоков по RS-485.
Дополнительное оборудование
(269350) - ВЭРС-МАД, GSM-коммуникатор для установки в приборы ВЭРС-ПК версии 3.2 и ВЭРС-HYBRID
(250502) - ВЭРС-БМК, Блок индикации
(237645) - ВЭРС-РС версия 3.1, Блок индикации
(229717) - ВЭРС-БРУ 8 версия 3.1, Блок релейный
(230400) - ВЭРС-БРУ 4 версия 3.1, Блок релейный
(230402) - ВЭРС-БРУ 24 версия 3.1, Блок релейный
(230401) - ВЭРС-БРУ 16 версия 3.1, Блок релейный
Видеоматериалы
Количество ШС
4
- релейного выхода
120В/2А
Количество разделов
2
Напряжение питания, B:
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ
- от сети переменного тока
135…242
Внешние интерфейсы для обмена, программирования и управления
RS-485
- от внешнего источника питания
12
Длительность звучания выносного звукового оповещателя, мин
5
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
15.3…18.7
- при питании от внешнего источника питания
-
- при разомкнутом состоянии ШС
22
- при питании от дополнительного источника питания
-
Ток ШС в дежурном режиме, мА
3
- при питании от встроенного аккумулятора, мА
160
Номинальное сопротивление выносного резистора, кОм
7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220
- от сети переменного тока
12ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
3
Емкость аккумулятора, А·ч
4.5
- кол-во выходов типа "Сухой контакт"
3
Материал корпуса
Металл
Максимально допустимые токи и напряжения:
Степень защиты
IP20
- на выходе "звуковой оповещатель"
12В/500мА
Диапазон рабочих температур, °С
-30…+50
- на выходе "световой оповещатель"
12В/500мА
Габаритные размеры, мм
240х200х83.5
- выход для питания извещателей
12В/500мА
