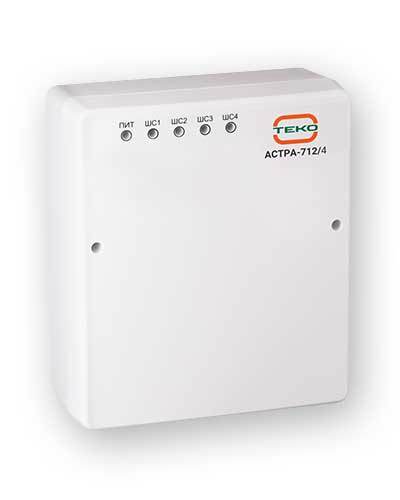

Прибор приемно-контрольный охранный ТЕКО Астра-712/4

Артикул: 305215-T24
3 691 руб 3 691 руб

Краткое описание: ППКОП, контроль 4 ШС, U-шс 9...14 В, I-шc 3 мА, встроенный звуковой сигнализатор, управление ключами TouchMemory (до 28 шт.) или кнопкой (в комплекте), выход "Сирена" 0.1 А (клеммы "SND" и "+Bat_out")/1.5 А (клеммы "SND" и "+12V"), выход "Лампа" 0.05 А, выход "Arm_out" 0.05 А, 3 оптореле 100 В/0.1 А, 1 выход питания извещателей 12 В/0.75 А, U-пит. 187...242 В, P-потр. 15Вт, под аккумулятор 12 В/7 Ач, IP41, t-раб. -30...+55°С (без АКБ), габ.размеры 165х190х79 мм
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ

Назначение изделия

- контроль состояния 4 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейные выходы;
- выдача информации по линии расширения на релейные блоки Астра-822, блоки индикации Астра-861, радиопередающее устройство оконечное объектовое УОО Астра-Y;
- обеспечение питающим напряжением активных извещателей и других устройств.

Особенности

* постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

* обеспечивается работа ШС по типам "охранный " или "технологический".
В ШС могут быть включены:
- извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

* контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

* контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

* силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

* установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "технологический"),
- времени задержки на вход/выход;

* наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций (ПО Pconf-712);

* подключение к ПК обеспечивается блоком сопряжения Астра-983.

Комплектация

Прибор приемно-контрольный охранный 1 шт.
Выключатель кнопочный 1 шт.
Предохранитель 220 В 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.

Дополнительное оборудование

(208444) - Астра-983, блок сопряжения с компьютером (USB)
(004385) - Астра-822, модуль сигнальных реле
(004287) - Астра-861, модуль выносных индикаторов

Количество ШС

4

- выход для питания извещателей

12В/750мА

Количество разделов

1 (4 при программировании через Pconf-712)

- релейного выхода

100В/100мА

Способ управления режимами работы

кнопка; ключ ТМ

Напряжение питания, B:

Внешние интерфейсы для обмена, программирования и управления

LIN

- от сети переменного тока

187…242

Длительность звучания выносного звукового оповещателя, мин

3 (программируется)

- от дополнительного источника

12

Напряжение на клеммах для подключения ШС, В:

Ток потребления, мА:

- в дежурном режиме

9…14

- при питании от внешнего источника питания

150

Ток ШС в дежурном режиме, мА

3

- при питании от встроенного аккумулятора, мА

150

Номинальное сопротивление выносного резистора, кОм

3.9

Потребляемая мощность:

Максимальное суммарное сопротивление проводов линии ШС, Ом, не более

220 (ШСО)/150 (ШСП)

- от сети переменного тока

15Вт

Параметры информационных выходов:

Кол-во устанавливаемых аккумуляторов

1

- кол-во выходов типа "Открытый коллектор"

2

Емкость аккумулятора, А·ч

7

- кол-во выходов типа "Сухой контакт"

3

Материал корпуса

Пластик

Максимально допустимые токи и напряжения:

Степень защиты

IP41

- на выходе "звуковой оповещатель"

12В/1.5А (клеммы SND,BAT при наличии АКБ)/0.1А (клеммы SND; +12V)

Диапазон рабочих температур, °С

-10…+50

- на выходе "световой оповещатель"

12В/50мА (клеммы LHT и «+12V»)/50мА (клеммы «ARM…out» и «+12V»)

Габаритные размеры, мм

165х190х79

Производитель
ТЕКО
Длина, см
20
Ширина, см
15
Высота, см
15
Диапазон рабочих температур, °C
-10…+50
Вес (кг)
1.0
