Назначение изделия
Источник предназначен для обеспечения бесперебойным питанием средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48 В постоянного тока.
Особенности
- температурная компенсация напряжения заряда АКБ;
- автоматический переход в режим резервного питания нагрузки от АКБ;
- защита АКБ от глубокого разряда;
- возможность питания нагрузки в резервном режиме непосредственно с клемм АКБ;
- возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ;
- электронная защита источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ;
- защита источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя;
- защита АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей;
- комбинированная защита источника от короткого замыкания (токовой перегрузки) в нагрузке:
при наличии АКБ – посредством плавких предохранителей
при отсутствии АКБ – электронная защита;
- защита питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя;
- электронная защита от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение);
- защита от аварийного повышения выходного напряжения посредством автоматического выключения источника;
- управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».
Тип устройства

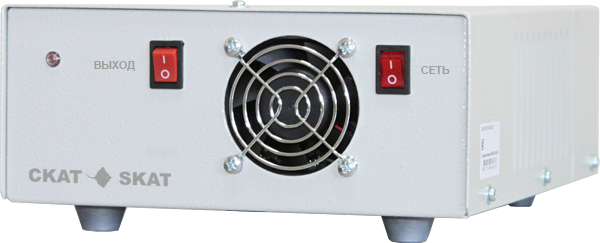

Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"
- номинальный при наличии основного питания
3
Диагностические выходы
- номинальный (при наличии АКБ)
10
Напряжение питания, B:
Тип используемого аккумулятора
12 В 17…250 А·ч
- от сети переменного тока
180…250
Количество аккумуляторов, шт
4
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
160 ВА
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
41.6…42.4
- при питании от сети переменного тока
53…55.2
Диапазон рабочих температур, °С
-10…+40
- при питании от аккумуляторной батареи
41.6…55.2
Габаритные размеры, мм
213х101х295
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
160
