Назначение изделия

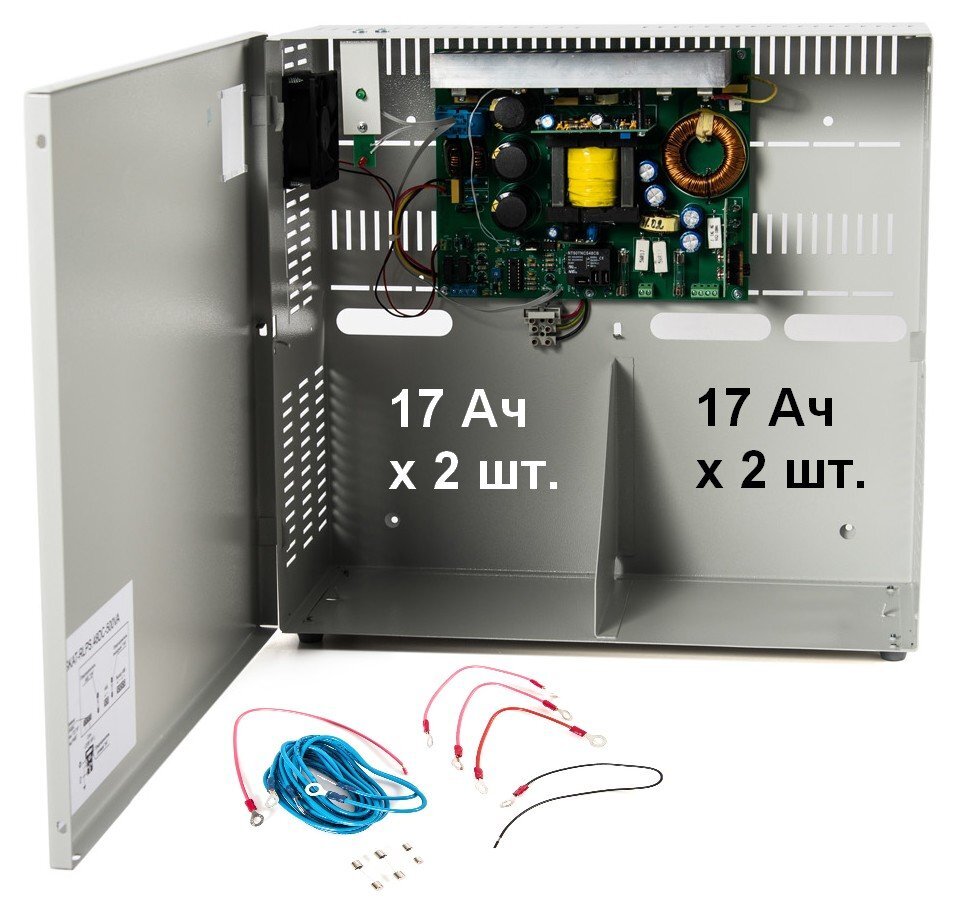

Источник вторичного электропитания резервированный SKATRLPS.48DC-500VA предназначен для обеспечения бесперебойного питания устройств охранно-пожарной сигнализации, видеонаблюдения, периметральной сигнализации и других потребителей, через удаленные преобразователи напряжения в системах распределенного электропитания с напряжением в линии 48В постоянного тока.
Особенности
- автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети;
- защита АКБ от глубокого разряда;
- защита источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ посредством плавкого предохранителя;
- электронная защита источника от переполюсовки клемм АКБ;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- электронная защита от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже +80 °С;
- защита от аварийного повышения напряжения по выходу посредством автоматического выключения источника;
- индикация о наличии сетевого напряжения с помощью светодиода «Сеть»;
- индикация о состоянии АКБ с помощью светодиода «АКБ»;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством релейных выходов.
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"
- максимальный при наличии основного питания
9
Диагностические выходы
тип "СК": "Сеть"; "Резерв"
Тип используемого аккумулятора
12 В 17 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
4
- от сети переменного тока
170…250
Защита от короткого замыкания
Есть
Выходная мощность:
Защита аккумулятора от глубокого разряда
Есть
- полная, ВА
495
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
41.8…43
Выходное напряжение, В:
Ток заряда аккумуляторной батареи, А
4.2±0.5
- при питании от сети переменного тока
42…55
Диапазон рабочих температур, °С
-10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
300
Габаритные размеры, мм
465х435х195
