Назначение изделия

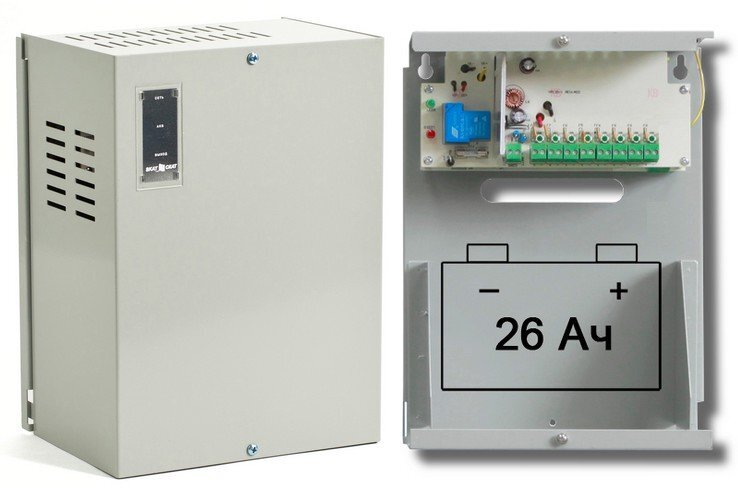

Источник вторичного электропитания резервированный восьмиканальный RAPAN-100 исп V0.8 предназначен для питания по восьми выходам видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по каждому выходу до 0,5 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 12 В. Источник имеет дополнительный выход 12В 4А для питания регистраторов и др. устройств.
Тип устройства
Источник вторичного электропитания резервированный
- номинальный при наличии основного питания
0.5х8 + 4х1
Световая индикация
"Сеть"; "Выход"
- максимальный при наличии основного питания
10
Напряжение питания, B:
Тип используемого аккумулятора
12 В 26 А·ч
- от сети переменного тока
150…250
Количество аккумуляторов, шт
1
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
30 ВА
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5…11
- при питании от сети переменного тока
13.5…13.9
Ток заряда аккумуляторной батареи, А
2
- при питании от аккумуляторной батареи
10.0…12.5
Диапазон рабочих температур, °С
0…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
Габаритные размеры, мм
210х285х150
Выходной ток, А:
