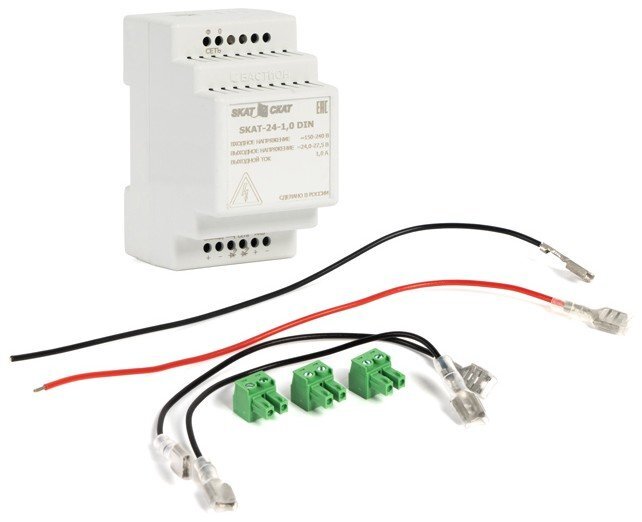

Назначение изделия
Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.
Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы
Особенности
- зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
- красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
- разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
- разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
- разъемная клеммная колодка «АКБ» для подключения АКБ
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Сеть"; "Выход"
- номинальный при наличии основного питания
0.7
Напряжение питания, B:
- максимальный при наличии основного питания
1
- от сети переменного тока
150…250
Тип используемого аккумулятора
12 В 4.5; 7 или 12 А·ч
Потребляемая мощность:
Количество аккумуляторов, шт
2
- от сети переменного тока
7 ВА
Защита от короткого замыкания
Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда
Есть
- при питании от резервного источника питания, А
0.035
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20…22
Выходное напряжение, В:
Ток заряда аккумуляторной батареи, А
0.3
- при питании от сети переменного тока
24…27.5
Диапазон рабочих температур, °С
0…+40
- при питании от аккумуляторной батареи
21…27.5
Габаритные размеры, мм
53х66х95
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
200
