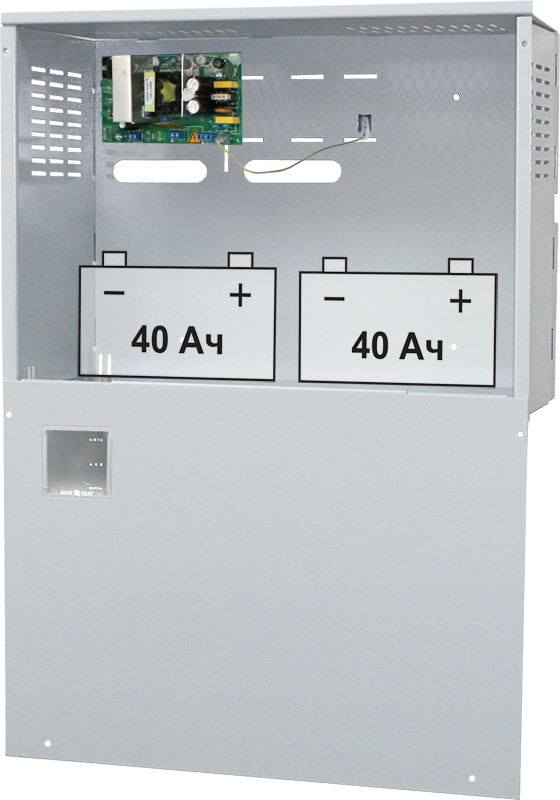

Назначение изделия
Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 24 В.
Особенности
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту;
- возможность подключения на вход внешнего источника резервного питания типа СКАТ-2400Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
Комплектация
Вставка плавкая ВПТ6 2,0А, вставка плавкая ВПТ6 5,0А, вставка плавкая ВПТ6 6,3А (2 шт.), перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)
Тип устройства
Источник вторичного электропитания резервированный
- номинальный при наличии основного питания
4
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- максимальный при наличии основного питания
4.5
Диагностические выходы
тип "СК": "Наличие сети"
Тип используемого аккумулятора
12 В 40 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
2
- от сети переменного тока
185…242
Защита от короткого замыкания
Есть
Потребляемая мощность:
Защита аккумулятора от глубокого разряда
Есть
- от сети переменного тока
160 ВА
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
21…22
Выходное напряжение, В:
Ток заряда аккумуляторной батареи, А
0.45…0.55
- при питании от сети переменного тока
27.0…27.8
Степень защиты
IP20
- при питании от аккумуляторной батареи
20.0…27.8
Диапазон рабочих температур, °С
-10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Габаритные размеры, мм
445х328х193
Выходной ток, А:
