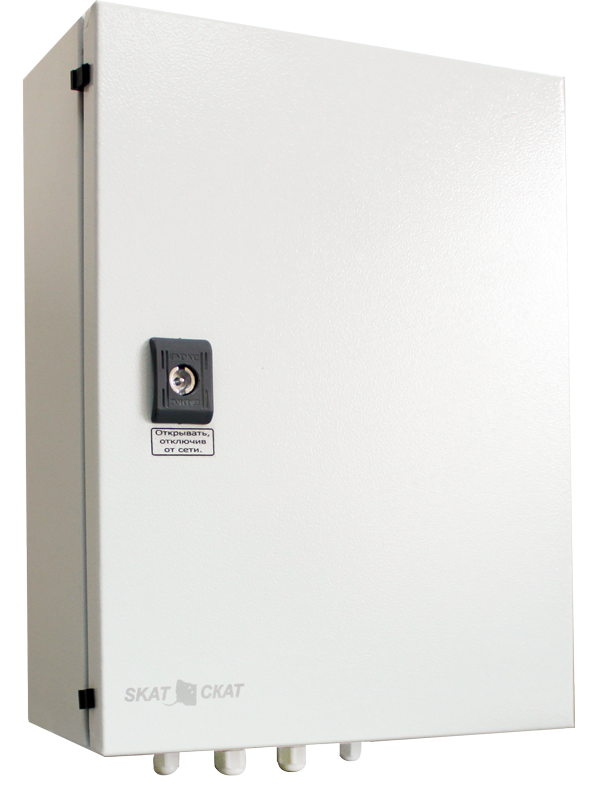

Назначение изделия
Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии или отсутствии напряжения в электрической сети.
Особенности
- питание нагрузок стабилизированным напряжением постоянного тока;
- заряд АКБ от питающей сети;
- ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ;
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защиту от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- световую индикацию режима работы;
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Сеть"; "Выход"
- номинальный при наличии основного питания
18
Диагностические выходы
тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
- максимальный при наличии основного питания
18
Напряжение питания, B:
Тип используемого аккумулятора
12 В 26…100 А·ч
- от сети переменного тока
170…250
Количество аккумуляторов, шт
1
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
35 ВА
Защита аккумулятора от глубокого разряда
Есть
Потребляемый ток:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.3…10.7
- при питании от сети переменного тока, А
0.21
Ток заряда аккумуляторной батареи, А
18; 10; 7; 5
Выходное напряжение, В:
Степень защиты
IP65
- при питании от сети переменного тока
12.4…13.8
Диапазон рабочих температур, °С
-40…+40
- при питании от аккумуляторной батареи
10.3…13.8
Габаритные размеры, мм
300х155х430
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
50
