Особенности
- возможность плавной регулировки напряжения каждой пары выходов;
- фильтрация помех для устранения взаимного влияния нагрузок;
- электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
- защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя;
- автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ посредством плавкого предохранителя;
- защита АКБ от глубокого разряда;
- передача извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»;
- защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.
Видеоматериалы
Тип устройства

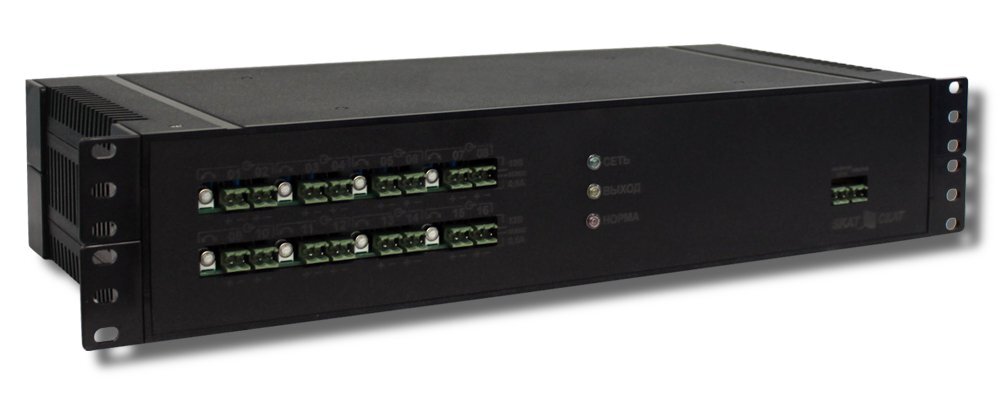

Источник вторичного электропитания резервированный
- максимальный (каждого канала)
0.5
Световая индикация
"Сеть"; "Выход"; "Норма"
- суммарный (всех каналов)
6
Диагностические выходы
тип "ОК": "Наличие сети"; "Авария"
Тип используемого аккумулятора
12 В 26 А·ч
Напряжение питания, B:
Количество аккумуляторов, шт
2
- от сети переменного тока
180…250
Защита от короткого замыкания
Есть
Потребляемая мощность:
Защита аккумулятора от глубокого разряда
Есть
- от сети переменного тока
30 ВА
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
21…22
Выходное напряжение, В:
Ток заряда аккумуляторной батареи, А
0.9…1.1
- при питании от сети переменного тока
11.8…15.2
Диапазон рабочих температур, °С
0…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Габаритные размеры, мм
480х210х86
Выходной ток, А:
