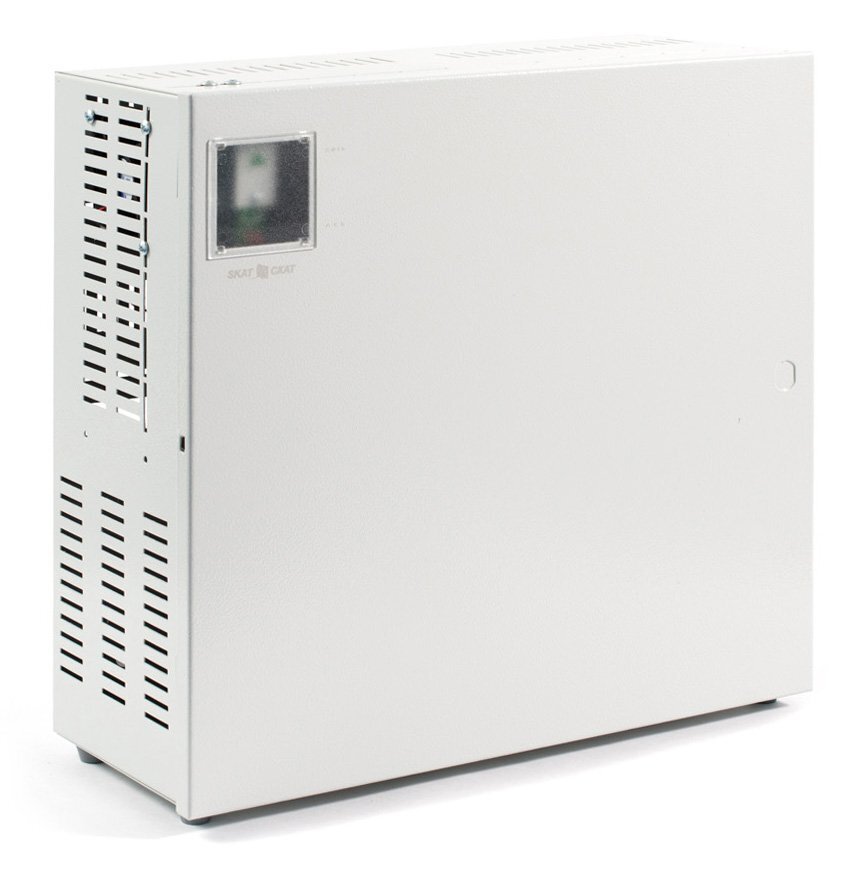

Назначение изделия
Источник предназначен для заряда аккумуляторной батареи 17…38Ач постоянным током до номинального напряжения 27,5В и питания нагрузки номинальным напряжением питания 24В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда аккумулятора 18А.
Тип устройства
Источник вторичного электропитания резервированный
Выходной ток, А:
Световая индикация
"Наличие сети"; "Состояние аккумуляторной батареи"
- номинальный при наличии основного питания
18
Диагностические выходы
тип "ОК": "Авария сети": "Авария выхода"; "Разряд АКБ"; "Авария АКБ"; "Авария ИП"
- максимальный при наличии основного питания
20
Напряжение питания, B:
Тип используемого аккумулятора
12 В 12…38 А·ч
- от сети переменного тока
180…250
Количество аккумуляторов, шт
2
Потребляемая мощность:
Защита от короткого замыкания
Есть
- от сети переменного тока
790 ВА
Защита аккумулятора от глубокого разряда
Есть
Выходное напряжение, В:
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20.5…21.5
- при питании от сети переменного тока
27.3…27.7
Ток заряда аккумуляторной батареи, А
3.8; 6.9; 9.7
- при питании от аккумуляторной батареи
21…27.5
Диапазон рабочих температур, °С
0…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
150
Габаритные размеры, мм
460х438х192
