Многофункциональный тестер Tezter TIP-H-M-4.3 (ver.2) предназначен для испытания и настройки AHD, HD-TVI, HD-CVI, CVBS и сетевых камер видеонаблюдения, тестирования Ethernet-соединений, контроля качества аудио- и видеосигнала и не только. Предусмотрена возможность установки ПО для полной поддержки IP-камер производства Hikvision, HiWatch и Dahua.
Главные особенности модели версии 2:
- Поддержка видеоформата HD-TVI в разрешении 5 Мп (2592*1944), AHD и HD-CVI — 4 Мп (2560*1440).
- Новая версия платформы на базе Android 5.1.1.
- Инсталляция приложений Android (.apk) с карты памяти.
- Рефлектометр для кабельных линий с интерфейсом RJ-45 (выявление дефектов локационным методом).
- Расширенная поддержка ONVIF.
Функциональность:
- Wi-Fi (IEEE 802.11n, 150 Мбит/с) для беспроводного подключения к камерам.
- Тестирование систем видеонаблюдения.
- Тестирование IP-камер по ONVIF.
- Проверка IP-камер (в т.ч. с PoE).
- Мониторинг данных RS-232 и RS-485 — захват и анализ кодов управления.
- PTZ-управление камерами через RS-485, совместимость с более 30 протоколами PTZ (PELCO-D, Samsung и пр.), 600… 115200 бит/с.
- Использование утилит для тестирования сети (Traceroute, PING, поиск IP-адресов и пр.).
- Увеличение картинки (для сетевых и аналоговых камер).
- Просмотр видеопотока RTSP с IP-камеры.
- Запись на MicroSD аудио- и видеопотоков, скриншота экрана (формат JPG), RTSP-адресов IP-камер, проигрывание записей с карты на видео- и аудиоплеере.
- Контроль PoE: определение метода питания, проверка напряжения.
- Функции HDMI-монитора (до 2 Мп, вход) и HDMI-генератора (до 2 Мп, выход).
- Автоматическая настройка форматов при проверке CVBS-сигнала — PAL/NTSC.
- Составление списка подключенных устройств DHCP-сервером.
- Проверка обжимки витой пары.
- Питание камер при тестировании — DC 12 В, 2A; PoE (метод А, 48 В, 24 Вт); DC 5 В, 2 A (для устройств с USB).

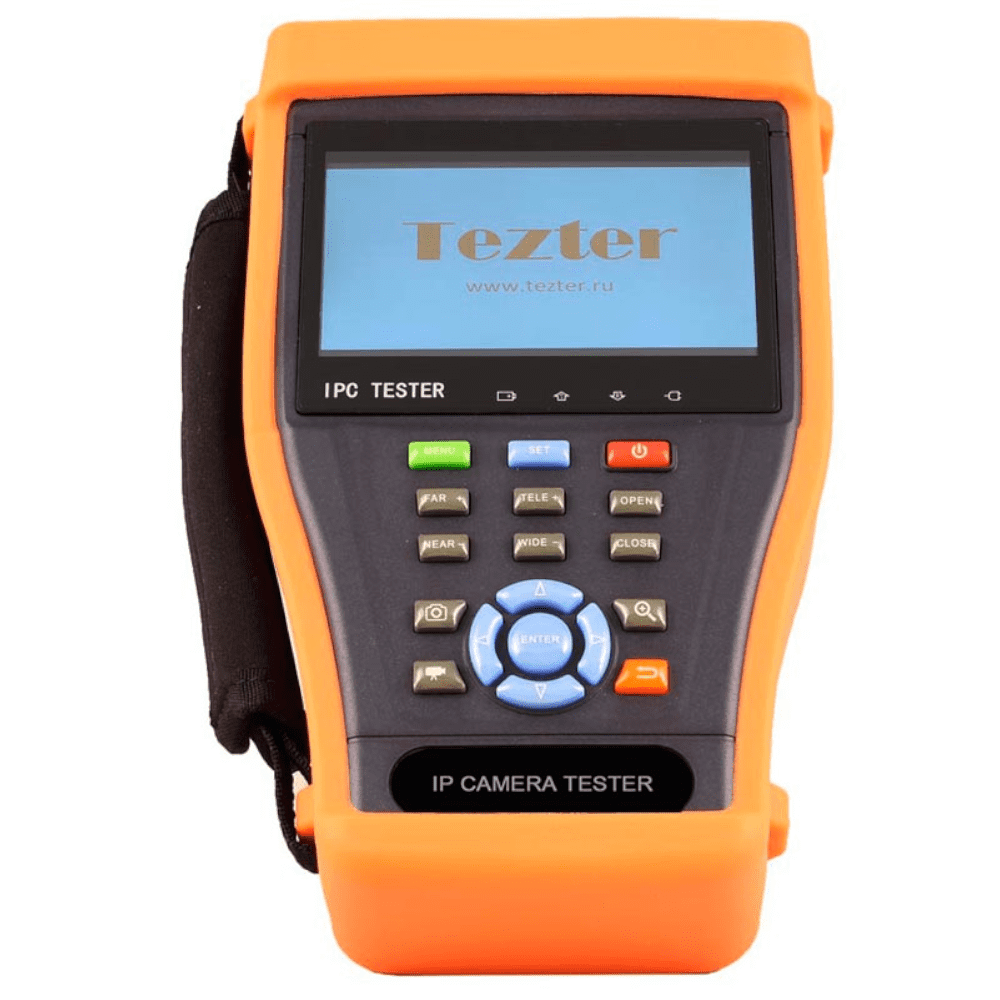

TIP-H-M-4.3 (ver.2) оснащен встроенным мультиметром для измерения напряжения DC и AC, сопротивления, емкости диодов, прозвона цепи etc. Укомплектован сенсорным экраном 4.3" с разрешением 960*540, генератором аналогового сигнала, светодиодными индикаторами приема и передачи данных, питания от адаптера, от батареи, LED-фонариком.

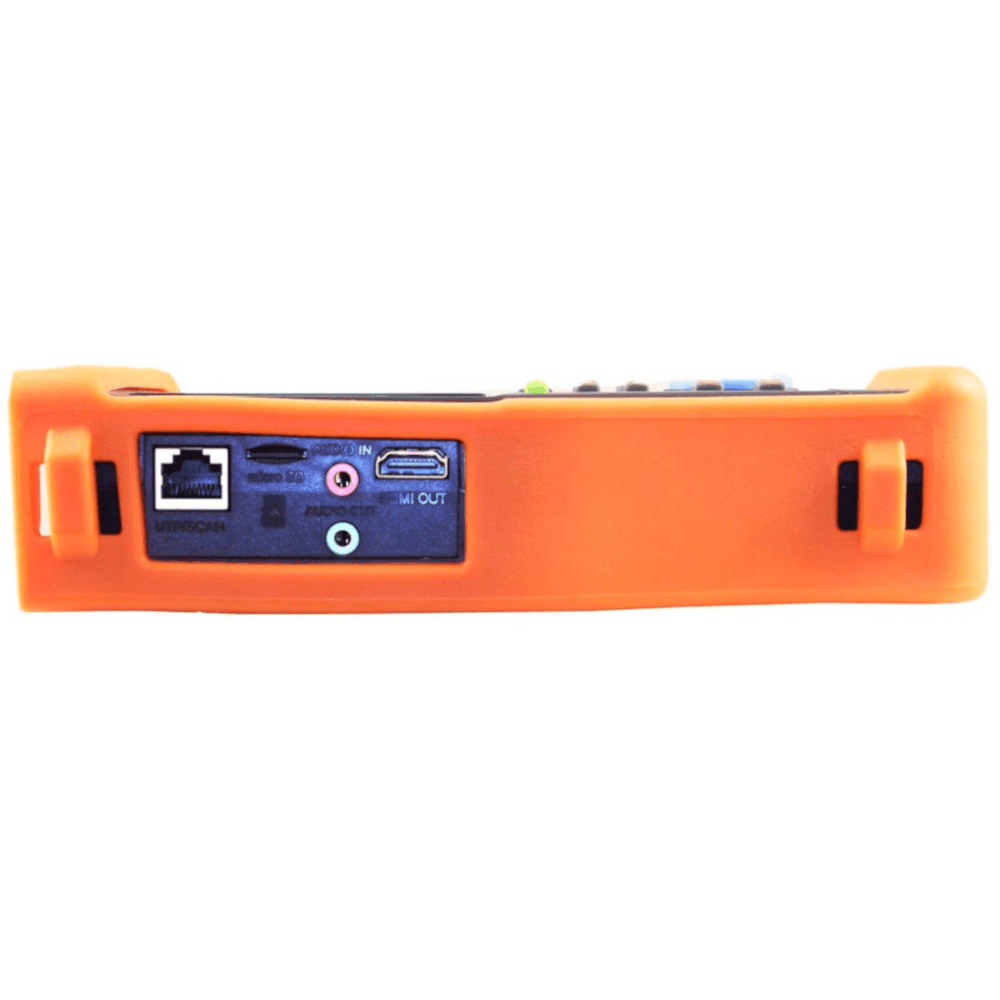

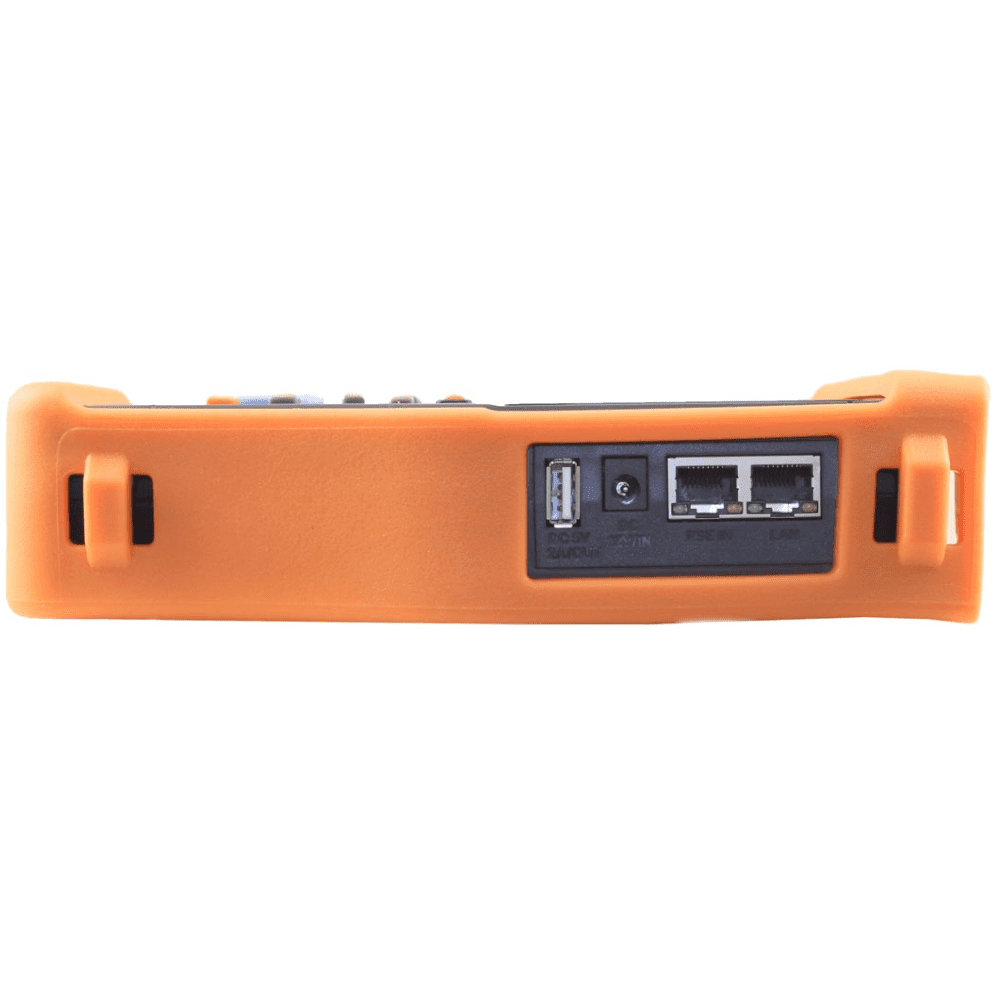

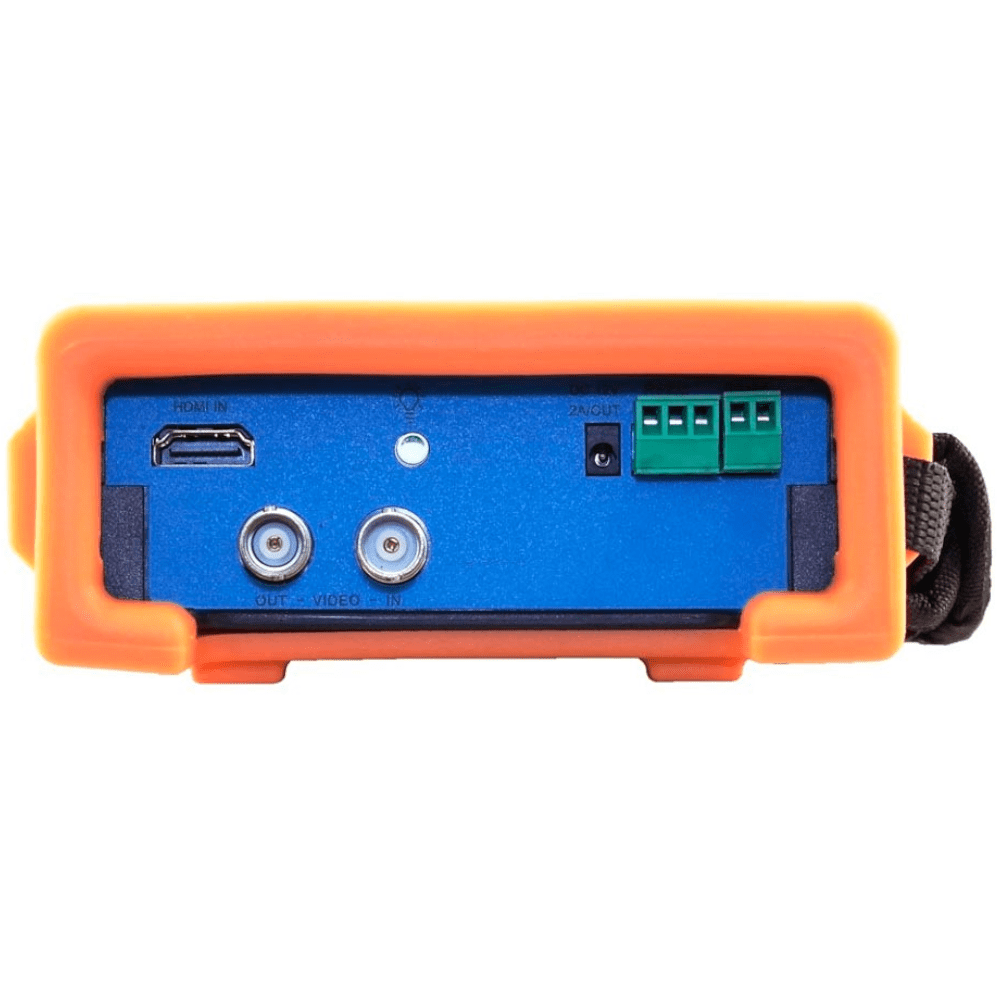

Интерфейсы: 3*RJ-45, вход и выход HDMI, 2*BNC, RS-485, аудио-вход-выход (jack 3.5 мм), клеммы для щупов мультиметра, разъемы DC, USB-выход (5 В, 2A). Предусмотрен слот MicroSD (в комплекте карта памяти емкостью 8 Гбайт). Питание — адаптер DC 12 В (2 A), литиевая батарея 7.4 В емкостью 5000 мА·ч. Батарея работает без подзарядки до 10 ч. Рабочие температуры — 0 ?С… +40 ?С. Размеры — 215*53*127 мм.

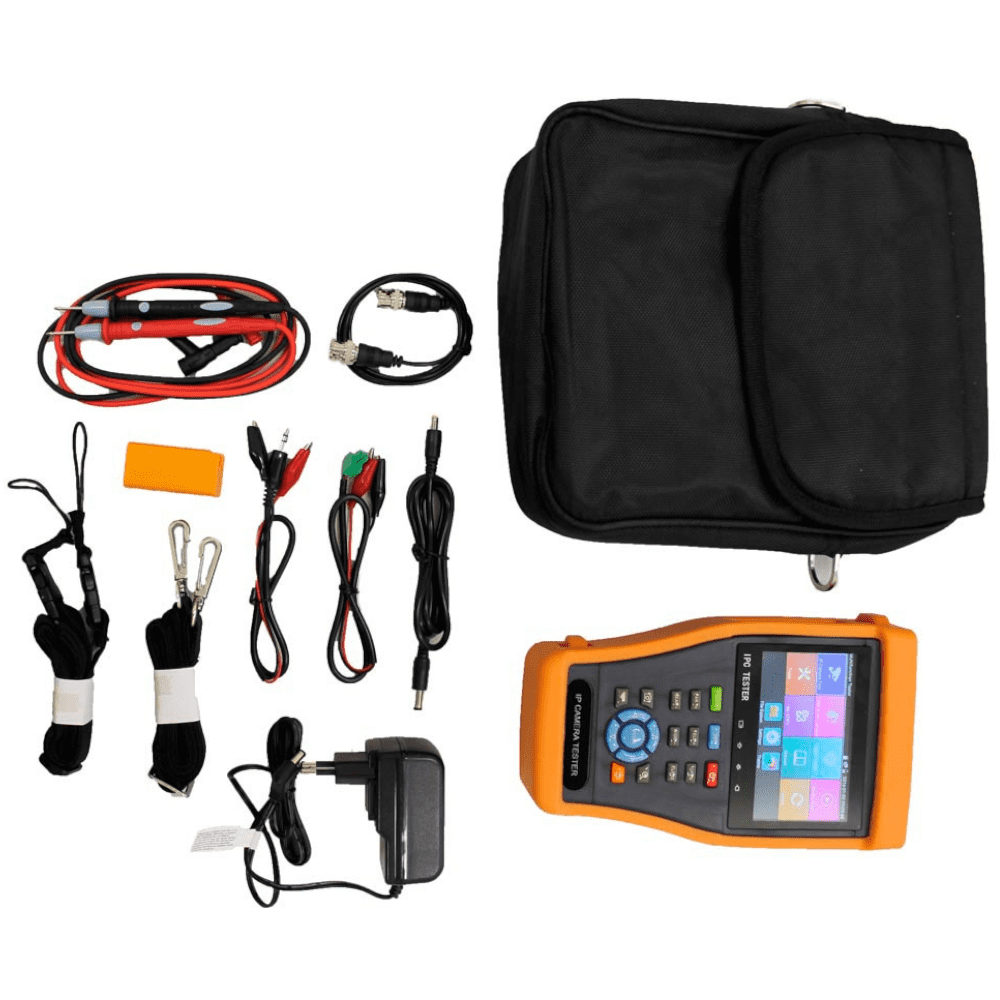

Комплект поставки:
- Тестер.
- Адаптер питания DC 12 В, 2 A.
- Ответная часть для проверки обжимки UTP.
- Литиевая аккумуляторная батарея (DC 7.4 В, 5000 мА·ч, находится в тестере).
- BNC–BNC кабель.
- Кабель 2-пиновый – «крокодилы» (RS-485).
- Кабель DC-DC.
- Кабель TRS 3.5 – «крокодилы» (аудио).
- Щупы для мультиметра – 2шт.
- MicroSD карта памяти 8 Гбайт.
- Ремешок для тестера.
- Cумка для переноски.
- Руководство по эксплуатации.
- Упаковка.
