Назначение изделия

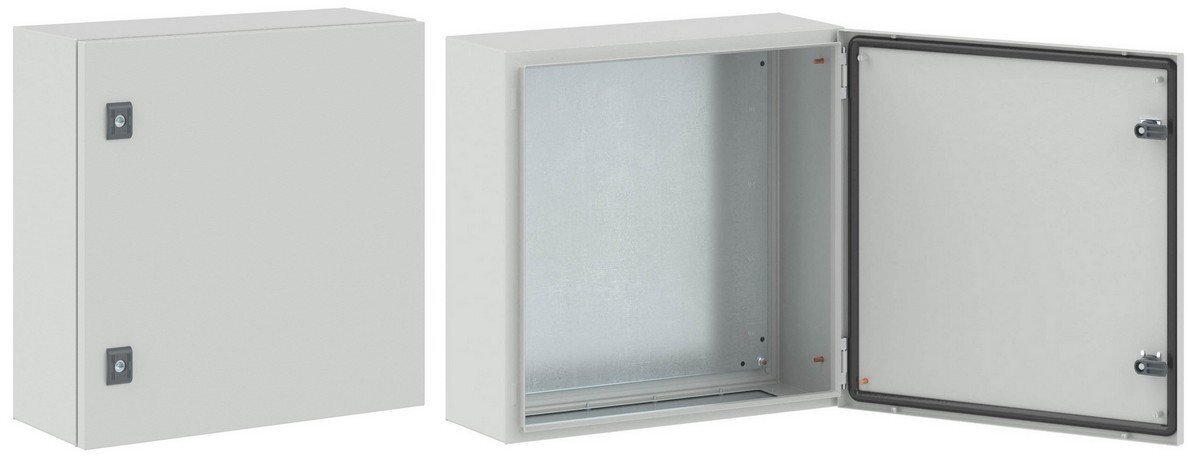

Сварные корпуса ST входят в линейку "RAM block". Эту серию отличает высокая ударопрочность (IK 10) и устойчивость к механическим повреждениям. Навесные корпуса ST со сплошной дверью используются для систем автоматизации технологических процессов. Корпуса обеспечивают размещенным внутри устройствам надежную защиту. Двери таких корпусов изготавливаются из металла толщиной 1,5 мм, а сам каркас – из металла толщиной 1,2 мм. На внутреннюю сторону двери наносится покрытие из вспененного полиуретана, который повышает качество герметизации. Загиб кромки корпуса предотвращает попадание во внутреннее пространство шкафа влаги и мусора, а производственные отверстия имеют специальные заглушки, благодаря чему достигается степень пыле- и влагозащиты корпуса – IP 65/IP 66. Трехступенчатая автоматизированная система окрашивания обеспечивает корпусам прочное покрытие, устойчивое к сколам и царапинам. По умолчанию в двери устанавливается замок под ключ с двойной бородкой 3 мм. Шкафы ST от ДКС отличаются сейсмоустойчивостью и вибростойкостью. Корпуса могут использоваться совместно с аксессуарами CE. Маркированная монтажная плата из оцинкованной стали толщиной 1,8 мм позволяет размещать внутри корпусов даже тяжелое оборудование. Габариты корпуса: высота - 500 мм, ширина - 500 мм, глубина - 200 мм.
Особенности
Материал:
- каркас: сталь 1,2 мм, порошковое покрытие RAL 7035;
- дверь: сталь 1,5 мм, порошковое покрытие RAL 7035;
- монтажная плата: оцинкованная сталь до 2 мм;
- личинка замка: металл;
- литой уплотнитель: полиуретан.
Отличительные особенности:
- степень ударопрочности – IK10;
- дверь реверсивная, по умолчанию установлена с правой стороны;
- в двери установлен замок под ключ с двойной бородкой 3 мм;
- на монтажную плату нанесена маркировка;
- быстросъемный фланец для ввода кабеля с нанесенным уплотнителем.
Комплектация
Корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.
Дополнительное оборудование
(263611) - Кронштейны для настенного крепления, для CE/CDE (4шт) R5A55
(263612) - Комплект крепления шкафов CE/RAM box к столбу (R5FB500)
Видеоматериалы
Габаритные размеры, мм:
- глубина
200
- высота
500
Степень защиты
IP66
- ширина
500
