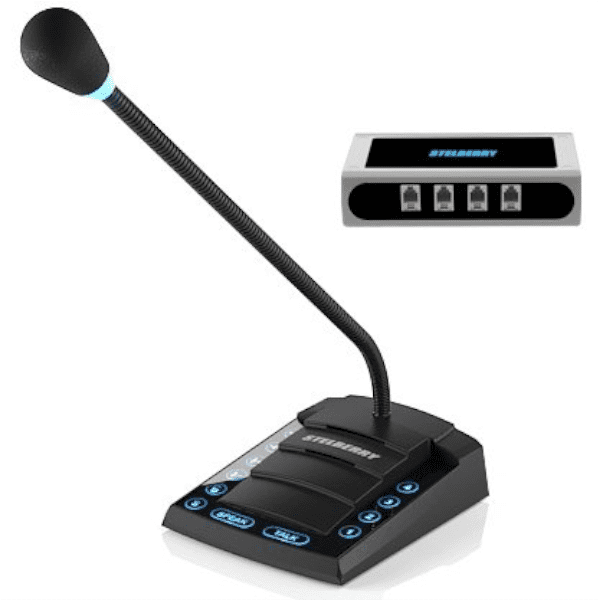

Переговорное устройство STELBERRY S-760 предназначено для организации селекторных переговоров с абонентскими панелями, расположенными в границах до 1 км (кабельное соединение). Пульт оператора соединяется с включенным в комплект поставки 6-канальным коммутатором, рассчитанным на подключение до шести панелей S-130 (встроенное реле, кнопка «Вызов», приобретаются отдельно), до шести пультов D-120 (приобретаются отдельно) или их комбинации.
Функциональные возможности устройства включают замыкание реле, встроенных в абонентские панели, для открывания замков, режим «Симплекс», обеспечивающий надежную связь при высоких шумовых нагрузках в зоне панелей, режим громкого оповещения, реализованный подключением к трансляционному усилителю.
Пульт оператора
Шесть клавишей связи с абонентами оперируют двусторонней связью с подключенными панелями.
Получение визуального сигнала на соответствующей клавише при нажатии кнопки «Вызов» с S-130.
Для перехода в режим громкого оповещения используется кнопка «TALK».
Для включения и управления режимом «Симплекс» используются кнопки S и «SPEAK».
Кнопка «Открытый замок» замыкает реле панели, пославшей запрос, что позволяет управлять исполнительными устройствами.
Сенсорная настройка громкости и чувствительности (16 уровней).
Микрофон обеспечивает внятность речи оператора при удалении от пульта.
Стойка микрофона для регулирования наклона.
Клавиша отключения микрофона предусмотрена для ведения конфиденциальных служебных разговоров.
Выходы: для записей переговоров на аудиорегистратор, для коммутатора, для громкого оповещения, для подключения адаптера.
Линия связи — 4-проводная, дальностью c кабелем КСПВГ 4*0.12 до 350 м, c кабелем КСПВГ 4*0.35 до 1000 м. В комплектацию S-760 входят блоки питания для пульта и коммутатора — 12 В, 350 мА и соединительные кабели для пульта и коммутатора. Мощность пульта — 1.0 Вт. Габарит пульта — 120*140*40 мм, коммутатора — 130*75*30 мм, вес устройства брутто — 1 кг, рабочие температуры — 0 °С... +50 °С.
