Назначение изделия
АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).

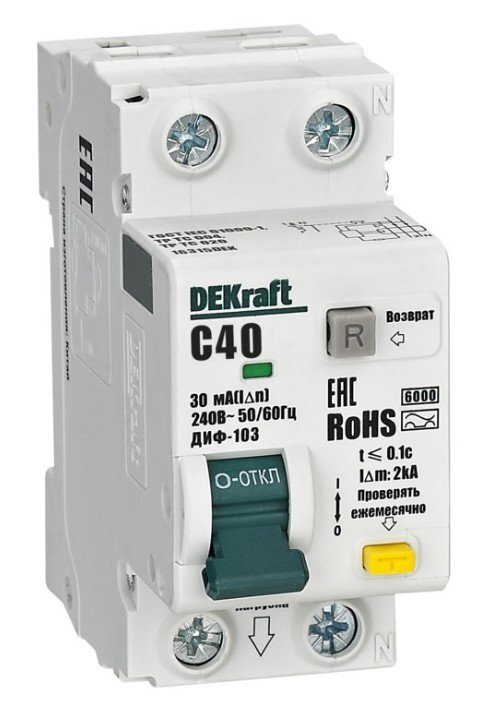

АВДТ конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
Особенности
Устройства имеют на фронтальной панели кнопку “R”, которая, указывает отключения цепи — по току утечки.
Для серии ДИФ-103 6кА NEW аксессуары подходят от автоматических выключателей серии ВА-101.
Дополнительное оборудование
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Тип срабатывания по диф.току АС | Номинальный отключающий дифференциальный ток, мА 30 |
Количество полюсов 2 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Характеристика срабатывания от сверхтоков С | Коммутационная износостойкость, кол-во циклов 10 000 |
Номинальное напряжение, В 230 | Степень защиты IP20 |
Номинальный ток, А 40 | Диапазон рабочих температур, °С -40…+60 |
