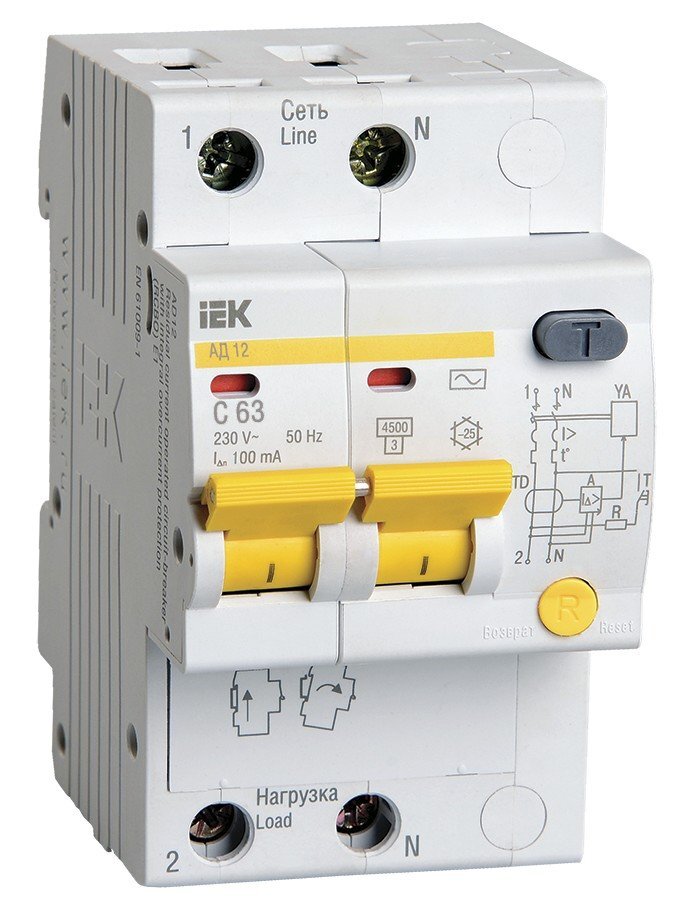

Назначение изделия
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Дополнительное оборудование
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Число полюсов 2 (2 защищенных полюса) | Индикатор положения контактов (на лицевой панели) Есть |
Номинальный ток, А 63 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальное напряжение, В 230 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Номинальный отключающий дифференциальный ток, мА 100 | Максимальное сечение присоединяемых проводов, мм? 25 |
Тип тока утечки АС | Степень защиты IP20 |
Номинальная отключающая способность, А 4 500 | Диапазон рабочих температур, °С -25…+40 |
Характеристики срабатывания электромагнитного расцепителя С | Ширина по количеству модульных расстояний 3 |
