Назначение изделия
Выключатели автоматические предназначены для защиты от перегрузки и токов короткого замыкания электрических цепей с единичными и групповыми потребителями электрической энергии.

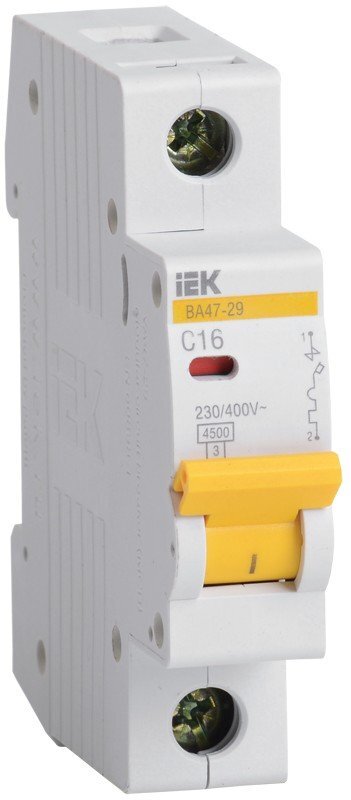

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Особенности
- два типа защиты от перегрузки и короткого замыкания;
- усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания;
- возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
- наличие индикатора положения контактов;
- широкий диапазон рабочих температур;
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Дополнительное оборудование
(255708) Расцепитель независимый РН47 на DIN-рейку (MVA01D-RN)
(273416) Расцепитель минимального и максимального напряжения РММ47 на DIN-рейку (MVA01D-RMM)
Шина
(339932) Шина соед. типа PIN (pin-01-63), шина соед. типа PIN
(339936) Шина соед. типа PIN (pin-01-63-12), шина соед. типа PIN
(276734) Шина соединительная типа PIN (12 штырей) 1Р 63А 22см (YNS21-1-063-22-12)
(239063) Шина соединительная типа PIN (штырь) 1Р 63А 1м (YNS21-1-063)
(339934) Шина соед. типа PIN (pin-03-63), шина соед. типа PIN
(339933) Шина соед. типа PIN (pin-03-100), шина соед. типа PIN
(339935) Шина соед. типа PIN (pin-03-100m), шина соед. типа PIN
(339937) Шина соед. типа PIN (pin-03-63-12), шина соед. типа PIN
(333825) Шина соединительная типа PIN (12 штырей) 3Р 63А 22см (YNS21-3-063-22-12)
(317612) Шина соединительная типа PIN (штырь) 3Р 63А 1м (YNS21-3-063)
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Соответствие стандартам МЭК 60898-1 | Условия эксплуатации УХЛ4 |
Номинальное напряжение, В 230/400 | Степень защиты IP20 |
Номинальный ток, А 20 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальная отключающая способность, А 4 500 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Напряжение постоянного тока, В/полюс 48 | Максимальное сечение присоединяемых проводов, мм? 25 |
Характеристика срабатывания от сверхтоков C | Диапазон рабочих температур, °С -40…+50 |
Число полюсов 1 | Индикатор положения контактов (на лицевой панели) Есть |
Возможность присоединения к контактным зажимам соединительных шин PIN (штырь); FORK (вилка) |
