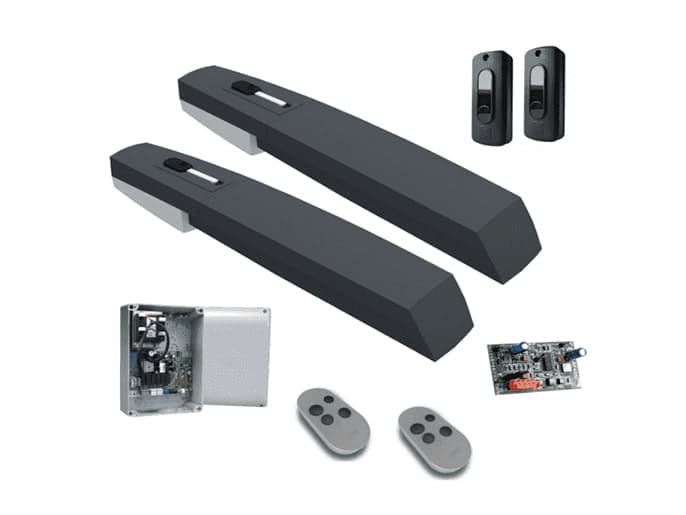

Комплект Came AXL (8K01MP-021) для автоматизации распашных ворот со створками весом до 250 кг, шириной до 2.2 м состоит из двух приводов AXL20DGS, блока управления ZL60, платы-радиоприемника AF43S, фотоэлемента DIR10 и двух брелоков TOP44RGR.
AXL20DGS
Линейный самоблокирующийся привод оснащен двигателем (24 В DC), червячным редуктором (передаточное число — 1/36) с конической зубчатой передачей, энкодером (контроль движения, повышенная безопасность), механическими упорами. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP44.
Характеристики:
- Длина хода — 350 мм.
- Толкающее усилие — 400 ~ 2000 Н.
- Перемещение створки за 15 с.
- Механическая блокировка и разблокировка ключом (в комплекте).
- Питание — 230 В AC, потребляемый ток — 5 А, мощность — 120 Вт.
- Размер — 740*112*110 мм, вес — 61 кг.
DIR10
Фотоэлемент представляет собой передатчик (TX) и приемник (RX). Дальность действия — 10 м. Коммутируемый ток — до 500 мА (при 24 В). Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP54. Размер одного датчика — 46*23*108 мм. Вес брутто — 160 г.
ZL60
Блок управления с кнопками и DIP-переключателем программирования поддерживает подключение плат радиоприемника (AF) и декодирования (R800), антенны, кодонаборной клавиатуры, устройств безопасности, управления и сигнализации. Оснащен плавкими предохранителями, трансформатором, контактами модуля RGP1, LED-индикаторами. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Питание — 230 В AC. Потребляемая мощность (нагрузка) — 300 Вт. Размер — 204*133*274 мм. Вес — 3.6 кг.
Функциональность:
- Автоматическое закрывание створок с настраиваемой (1 ~ 180 с.) задержкой.
- Отключаемая функция дожима створки при закрывании.
- Частичное открывание для пешехода.
- Детекция препятствий — с настройкой чувствительности.
- Настройка скорости (перед конечными положениями створок) движения и замедления, времени задержки второго привода при закрывании.
- Тестирование устройств безопасности перед каждым срабатыванием приводов.
- Включение сигнальной лампы перед маневром.
- Подключение беспроводной системы безопасности RIO 2.0, электромеханического замка (обязателен для открывающихся внутрь створок), платы аварийного питания RLB.
AF43S
Встраиваемая плата радиоприемника с кодировкой ASK и рабочей частотой 433.92 МГц получает радиосигналы от пультов ДУ. Чувствительность — –107 дБм. Питание — 5 В DC (от блока управления). Потребляемый ток — 5.5 мА. Рабочие температуры — –20 ?С… +55 ?С. Вес в упаковке — 15 г.
TOP44RGR
Четырехканальный брелок (пульт ДУ) с четырьмя функциональными кнопками, динамически изменяемым кодом (количество запоминаемых кодов — до 4.3 млрд), рабочей частотой 433.92 МГц передает сигнал на расстоянии 50 ~ 150 м открытой местности. Питание — литиевая батарея CR2032 (3 В DC). Материал корпуса — поликарбонат. Размер — 34*70*13 мм. Вес — 16 г.
