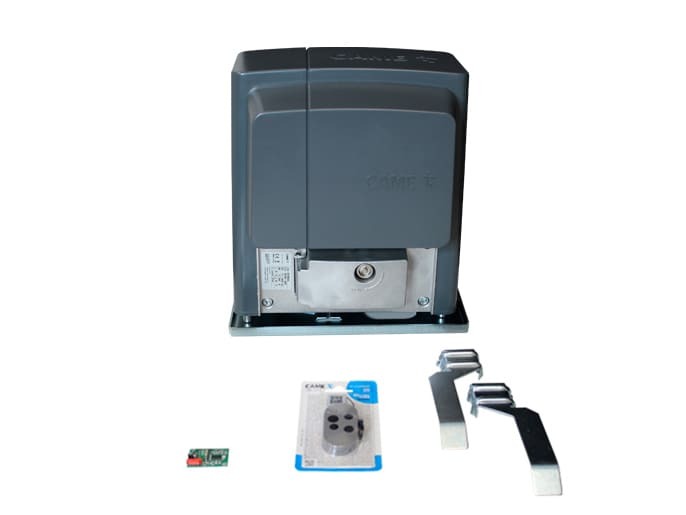

Комплект Came BX708 start для автоматизации откатной створки шириной до 14 м, весом до 800 кг включает в себя привод BX708AGS, плату-радиоприемник AF43S и пульт ДУ TOP44RGR.
BX708AGS
Привод оснащен 1-фазным мотор-редуктором (конденсатор для запуска емкостью 20 мкФ) с энкодером, трансформатором, концевыми выключателями (механика) и блоком управления ZBX7N. Питание — 230 В AC. Потребляемая мощность — 530 Вт. Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +55 ?С. Размер — 300*241.5*307.5 мм, вес — 15 кг.
Функциональность:
- Толкающее усилие — 800 Н.
- Скорость движения створки — 10 м/мин.
- Частичное открывание створки.
- Настройка таймера задержки (1 ~ 180 c.) автоматического закрывания, открытого прохода (5 ~ 40 с), работы (1 ~ 10 с.) светового индикатора маневра, скорости (3 уровня) замедления, частичного (10 ~ 80 %) открывания створки etc.
- Детекция препятствий (при работающем и остановленном приводе), регулировка чувствительности (10 ~ 100 %) .
- Подключение беспроводной системы безопасности RIO 2.0.
- Синхронизированная работа двух приводов (ведущего и ведомого).
- Ручная блокировка и разблокировка.
- Загрузка и сохранение данных через карту памяти.
- Защита электродвигателя от перегрева с порогом срабатывания 150 ?C.
- Самодиагностика фотоэлементов.
- Автоматический подсчет циклов; интенсивность — 17 циклов/ч (20 ?С, створка 2.5 м).
TOP44RGR
Брелок (4-канальный пульт ДУ с динамически изменяемым кодом) работает на частоте 433.92 МГц, передает радиосигнал на расстояние 50 ~ 150 м. Оборудован четырьмя кнопками, литиевой батареей CR2032 (3 В DC). Корпус выполнен из поликарбоната. Размер — 34*70*13 мм, вес — 16 г.
AF43S
Встраиваемая плата радиоприемника (кодировка — ASK, рабочая частота — 433.92 МГц) получает радиосигналы от пультов ДУ. Чувствительность — –107 дБм. Питание — 5 В DC (от платы управления привода). Потребляемый ток — 5.5 мА. Рабочие температуры — –20 ?С… +55 ?С. Вес брутто — 15 г.
