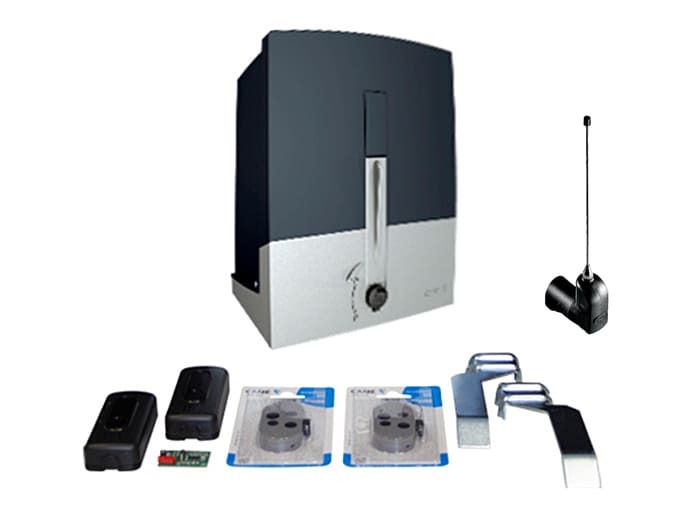

Комплект автоматики Came BXL (8K01MS-019) для откатной створки шириной до 10 м, весом до 400 кг состоит из привода BXL04AGS, фотоэлементов DIR10, платы-радиоприемника AF43S, двух пультов ДУ TOP44RGR и антенны TOP-A433N (433.92 МГц).
BXL04AGS
Привод построен на базе мотор-редуктора постоянного тока (24 В DC), укомплектован энкодером (контроль движения, обнаружение препятствий), замком и рычагом разблокировки, механическими концевыми выключателями, платой управления с DIP-переключателями, кнопками программирования, разъемами плат радиоприемника AF, декодера R800, контактами устройств управления, безопасности (с функцией самодиагностики) и сигнализации, антенны, кодонаборной клавиатуры, модуля Green Power (энергосбережение), LED-индикаторами и предохранителями. Зубчатая составная рейка в комплект не входит.
Характеристики:
- Толкающее усилие — 350 Н.
- Регулировка ожидания (1 ~ 120 c.) автоматического закрывания, замедления (30 ~ 60 %) скорости, чувствительности токовой системы детекции препятствий.
- Режим частичного открывания (калитки).
- Обратный ход створки (функция ESM) при обнаружении препятствия.
- Включение сигнальной лампы на 5 с. перед каждым маневром.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +55 ?С.
- Питание — 230 В AC, потребляемый ток — 7 А, мощность — 150 Вт, в режиме ожидания — 7.4 Вт (с модулем RGP1 — 1.2 Вт).
- Размер — 298*211*349 мм, вес — 7.7 кг.
DIR10
Фотоэлемент представляет собой передатчик (TX) и приемник (RX) дальностью действия до 10 м. Нагрузка релейных контактов не превышает 500 мА (24 В). Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Питание — 12 В DC, 12 В AC, 24 В DC, 24 В AC. Размер — 46*23*108 мм. Вес — 160 г (брутто).
AF43S
Плата-радиоприемник с рабочей частотой 433.92 МГц, кодировкой ASK получает питание (5 В DC) от привода. Чувствительность — –107 дБм. Потребление тока — 5.5 мА. Рабочие температуры — –20 ?С… +55 ?С. Вес — 15 г (брутто).
TOP44RGR
4-канальный брелок (пульт ДУ) с динамически изменяемым кодом (до 4.3 млрд кодов), частотой 433.92 МГц оснащен четырьмя кнопками и литиевой батареей CR2032 (3 В DC). Расстояние передачи радиосигнала на открытой местности составляет 50 ~ 150 м. Размер — 34*70*13 мм. Вес — 16 г.
