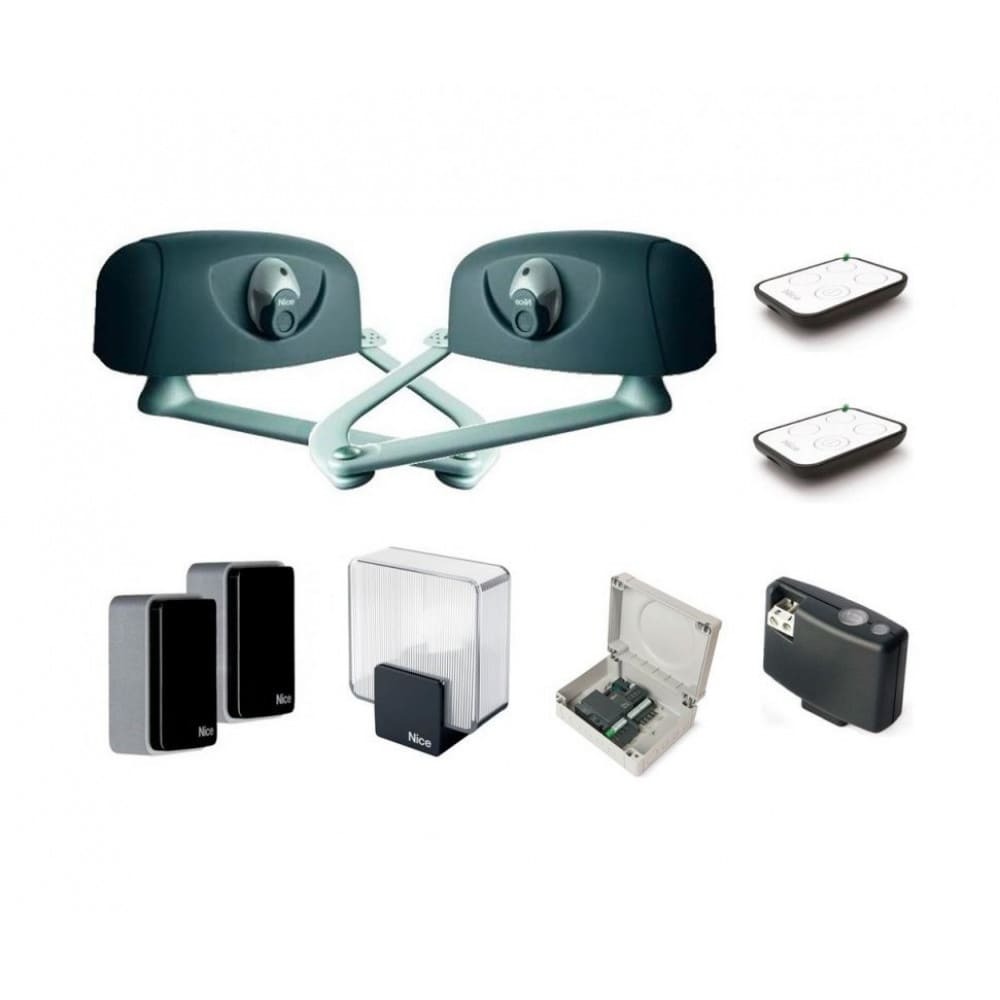

Комплект Nice HY7005BDKIT2 для автоматизации распашных ворот со створками весом до 800 кг, шириной до 3 м состоит из двух нереверсивных приводов HY7005, электронного блока управления MC800, приемника OXIBD, фотоэлемента Medium EPM, двух пультов ДУ ON3EBD и сигнальной лампы ELAC.
HY7005
Электромеханический привод с шарнирным рычагом, редуктором и ограничителями движения (концевыми выключателями) обеспечивает открытие створки за 12 с. Питание — 230 В AC. Энергопотребление — 250 Вт. Рабочие температуры — –20 ?С… +70 ?С. Защита от пыли и влаги — IP43. Размер — 350*165*242 мм. Вес — 13 кг.
Функциональность:
- Скорость — 1.7 об/мин.
- Крутящий момент — 400 Н·м.
- Компенсация колебаний однофазного переменного тока при пуске двигателя конденсатором емкостью 10 мкФ.
- Режим неполного открывания створки.
- Подключение электрозамка.
- «Фототест» — проверка устройств безопасности перед выполнением любой команды.
- Ручная разблокировка за счет размыкающего механизма.
- Открывание и закрывание створок вручную с предварительным отключением двигателя.
- Интенсивность работы — 20 циклов в час.
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оснащен антенной, памятью на 750 двусторонних и 1024 односторонних передатчика, LED-индикатором. Передает сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Функции: подтверждение полученной команды, отправление данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ?С… +55 ?С. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
MC800
Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности и портом IBT4N для устройств с интерфейсом BusT4 поддерживает распознавание и запоминание подключенных устройств (BlueBus), подключение радиоантенны, электромеханического замка, концевых выключателей, индикатора открытых ворот etc. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Питание — 230 В AC. Максимальное энергопотребление — 900 Вт. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Регулировка задержки (5 ~ 180 с.) открывания и закрывания створок, усилия, длительности (до 3 с.) пускового тока.
- Режимы: автоматический, полуавтоматический, коллективного использования, частичного (8 вариантов) распахивания створок.
- Выполнение команд при неисправных устройствах безопасности («Двигать в любом случае»), после проверки исправности устройств безопасности («Фототест»).
- LED-индикация работы, неисправностей и необходимости ТО.
EPM
Фотоэлемент представляет собой передатчик (TX) и приемник (RX) — релейные D-датчики присутствия с двойным антибликовым контуром для защиты от солнечных лучей, синхронизируемые для предупреждения интерференции. Время срабатывания — до 30 мс. Эффективная дальность действия — 15 м, максимальная — 30 м. Угол обзора — 20?. Питание — 24 В DC, 24 В AC, 12 В DC. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP44. Размер — 50*80*28.5 мм. Вес — 143 г.
ON3EBD
Пульт ДУ на 3 канала с рабочей частотой 433.92 МГц, кодировкой BD и O-Code оборудован тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
>ELAC
Белая LED-лампа с антенной 433.92 МГц подает световые сигналы, миганием (5 с. ~ 10 с) предупреждающие о перемещении створок. Корпус с универсальным кронштейном выполнен из ударопрочного пластика. Питание — 90 ~ 240 В AC. Энергопотребление — 5 Вт. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Размер — 132*72*155 мм. Вес — 220 г.
