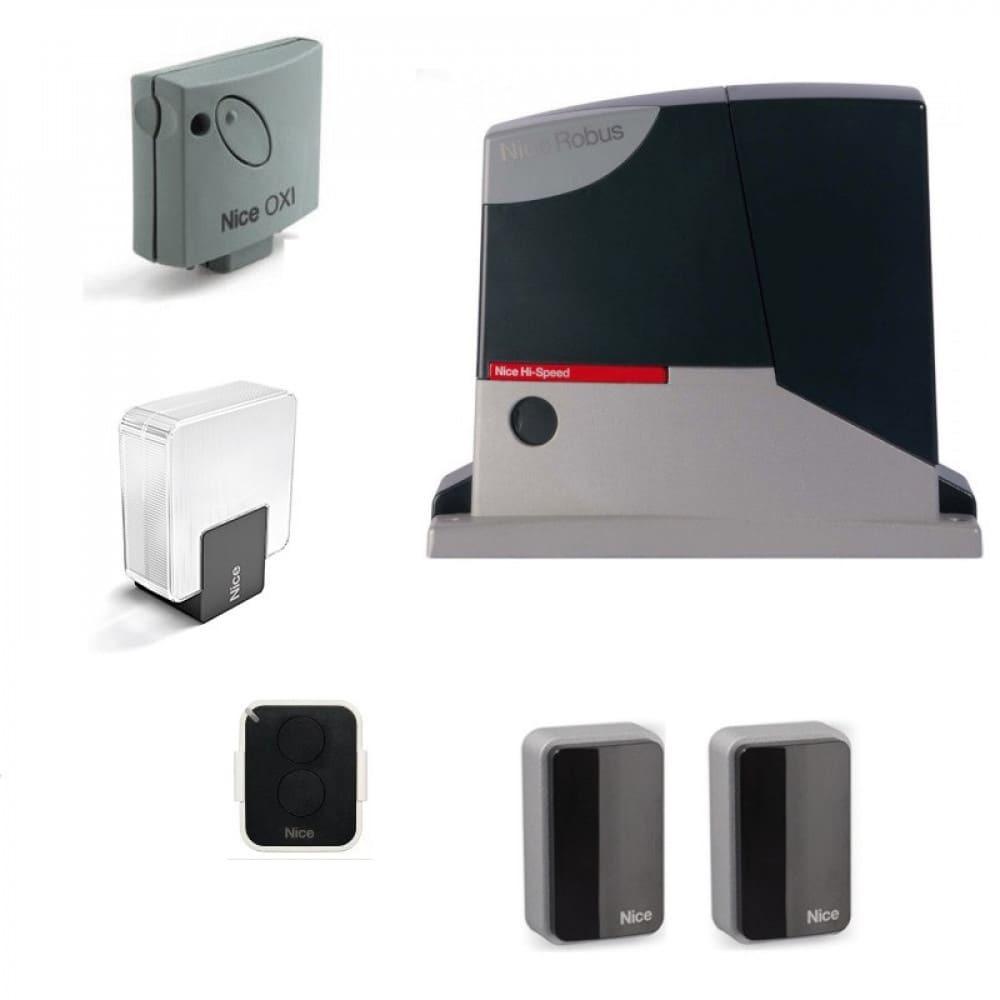

Комплект Nice RB250HSBDKIT2 — электромеханический привод RB250HS, фотоэлементы EPMB, приемник OXIBD, лампа ELDC, два передатчика ON3EBD — рассчитан на автоматизацию откатных ворот со створкой длиной до 8 м, весом до 250 кг.
RB250HS
Привод поддерживает технологию BlueBus с подключением, распознаванием, запоминанием и питанием устройств системы автоматизации, режим неполного сдвигания створки на 0.5 ~ 4 м, синхронизированную работу с аналогичным приводом в роли ведущего или ведомого устройства, функции «Двигать в любом случае» (выполнение маневра при любом состоянии устройств безопасности) и «Всегда открывать» (открыто определенное время). Укомплектован электронным блоком управления RBA3/HS с программированием функций тремя кнопками и разъемом SM для радиоприемника, температурным датчиком, светодиодными индикаторами. Для перемещения створки нужна зубчатая рейка (в комплект не включена).
Характеристики:
- Номинальная скорость — 0.4 м/с.
- Максимальное усилие — 310 Н, номинальное — 83 Н.
- Настройка скорости и усилия — по 8 уровней.
- Автоматическое закрывание створки с задержкой 5 с. ~ 180 с.
- Амперометрическая технология детекции препятствий.
- Разблокировка привода вручную.
- Непрерывная работа в течение 6 минут.
- Рабочий цикл при длине створки до 4 (8) м — 100 (50) циклов/ч, ресурс — 20 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44.
- Питание — 24 В DC, резервное питание — батарея PS124 24 В, 1.2 А·ч (в комплект не входит), максимальное энергопотребление — 430 Вт, ток — 2.1 А.
- Размер — 330*195*277 мм, вес — 8 кг.
EPMB
Фотоэлемент (передатчик TX и приемник RX) детектирует препятствия на пути движения створки. Поддерживает автоматическую синхронизацию для предотвращения интерференции, получает питание по BlueBus. Угол обзора при ориентируемой оптике — 30?, фиксированной — 10?. Полезный радиус действия — 15 м, предельный — 30 м. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Размер — 50*80*28.5 мм. Вес — 143 г.
OXIBD
4-канальный приемник с памятью на 1024 односторонних и 750 двусторонних передатчиков поддерживает систему кодирования BD, отправку данных о состоянии автоматики и полученной команде, работает по радиопротоколу Nice (дальность передачи до 500 м за счет ячеистой технологии). Оснащен антенной (433.92 МГц), LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от привода). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ELDC
Сигнальная (белый свет) LED-лампа с антенной 433.92 МГц мигает с частотой 5 с. Корпус с универсальным кронштейном выполнен из ударопрочного пластика. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Питание — 12 ~ 36 В. Размер — 132*72*155 мм. Вес — 220 г.
ON3EBD
3-канальный пульт ДУ с кодировкой BD, O-Code, рабочей частотой 433.92 МГц оборудован информационной и тремя функциональными кнопками. Получает питание от литиевой батареи CR2032 напряжением 3 В DC (срок службы — 2 г. в расчете на 10 срабатываний в сутки). Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
