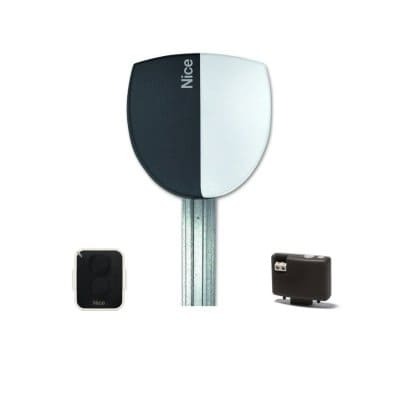

Комплект Nice SPIN23BDKCE для автоматизации секционных гаражных ворот площадью до 10.5 м?, высотой до 2.43 м состоит из электромеханического привода SN6021, приводной направляющей рейки SNA30 с зубчатым ремнем (сталь, длина 3000 мм), приемника OXIBD и пульта ДУ ON3EBD.
SN6021
Привод с электродвигателем (24 В DC) и редуктором оборудован электронным блоком управления, поддерживающим технологию BlueBus с подключением дополнительных устройств (до 15 шт.), SM-разъемом для радиоприемника SMXI, SMXIS, OXI или OXIT, выходами внешних устройств управления, безопасности и дополнительного освещения, кнопочной панелью для управления и программирования, входом антенны. Защита от пыли и влаги — IP40. Рабочие температуры — –20 ?С… +55 ?С. Питание — 230 В AC. Потребляемая мощность — 270 Вт. Размер — 311*327*105 мм. Вес — 3.6 кг.
Функциональность:
- Максимальная скорость движения — 0.08 м/с (0.2 м/с на холостом ходу).
- Пусковой момент — 11.7 Н·м, номинальный — 5.85 Н·м
- Пусковое усилие — 650 Н, номинальное — 345 Н
- Настройка скорости (4 уровня) движения створки, задержки (10 ~ 80 с.) автоматического закрывания.
- Неполное открывание (режим калитки) на высоту 15 ~ 100 см.
- Амперометрическая система детекции препятствий.
- Ручная блокировка и разблокировка привода шнуром.
- Светодиодная индикация работы входов, функций первого уровня, BlueBUS, распознавания устройств, неисправности etc.
- Резервный источник питания — АКБ PS124 (в комплект не входит).
- Максимальное количество циклов в час при высоте ворот до 2.5 м — 15, последовательных циклов — 7, рекомендуемая нагрузка — до 50 циклов в сутки.
- Продолжительность непрерывной работы – 4 минуты.
OXIBD
Четырехканальный приемник (рабочая частота 433.92 МГц) с памятью на 1024 односторонних и 750 двусторонних передатчиков и двусторонней системой кодировки BD поддерживает протокол Nice с ячеистой структурой (дальность связи — до 500 м), отправку извещения о выполненной программе и данных о статусе оборудования. Оснащен антенной, LED-индикатором. Питание (5 В DC) получает от блока управления привода. Чувствительность — –108 дБм. Защита от пыли и влаги — IP20, рабочая температура — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм, вес — 22 г.
ON3EBD
Дистанционный пульт управления с частотой 433.92 МГц, динамическим кодом, поддержкой односторонней кодировки радиосигнала O-Code и двусторонней кодировки BD оснащен тремя командными кнопками и одной информационной (запросы о состоянии автоматики). Питание — литиевая батарея CR2032 напряжением 3 В. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм, вес — 18 г.
