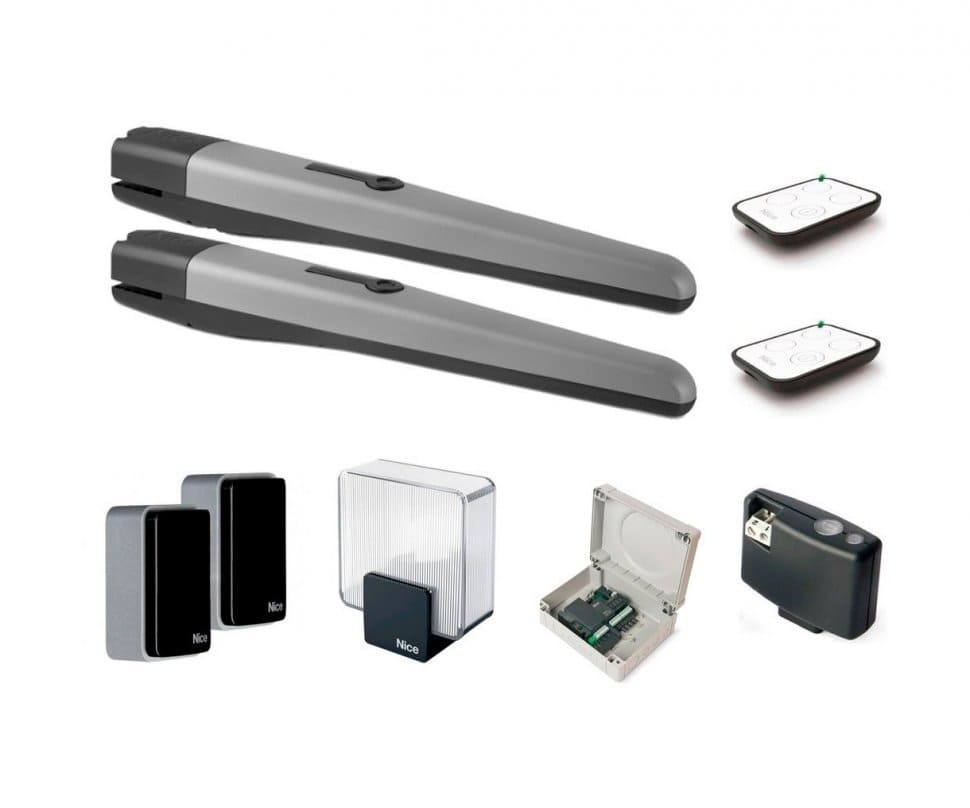

Комплект Nice TO4016PBDKIT2 в составе двух электромеханических приводов TO4016P, блока управления MC800, пары фотоэлементов Medium EPM приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы ELAC рассчитан на автоматизацию распашных ворот со створками шириной до 3 м, весом до 800 кг.
TO4016P
Привод линейного типа поддерживает механическую блокировку и разблокировку двигателя, открывание и закрывание створок вручную. Укомплектован конденсатором емкостью 7 мкФ для запуска мотор-редуктора от цепи 230 В AC.
Характеристики:
- Угол распахивания створки — макс. 120?.
- Длина хода — 385 мм.
- Скорость — 0.01 (с нагрузкой), 0.013 м/с (без нагрузки).
- Номинальное усилие — 1200 Н, максимальное — 3200 Н.
- «Фототест» — проверка работоспособности устройств безопасности до выполнения операции.
- Термозащита от перегрева (от 140 ?C) изоляции обмоток двигателя.
- Интенсивность при номинальном усилии — до 46 циклов в час.
- Номинальное энергопотребление — 200 Вт, максимальное — 385 Вт.
- Ресурс — 45 000 ~ 125 000 циклов.
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44.
- Размер — 820*115*105 мм, вес — 6 кг.
EPM
Фотоэлементы (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура представляют собой передающий (TX) и приемный (RX) элементы, автоматически синхронизируемые для предупреждения интерференции. Скорость срабатывания — до 30 мс. Радиус действия — 30 м, угол детекции — 20?. Рабочие температуры — –20 ?С… +55 ?С. Защита корпуса от пыли и влаги — IP44. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — 55 мА. Размер — 50*80*28.5 мм. Вес — 143 г.
MC800
Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности, портом IBT4N для устройств с интерфейсом BusT4 поддерживает подключение электромеханического замка, радиоантенны, концевых выключателей, мигающего сигнального устройства и индикатора открытых ворот, распознавание и запоминание подключенных устройств (технология BlueBus). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP54. Питание — 230 В AC. Потребляемая мощность — 900 Вт. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Работа в автоматическом и полуавтоматическом режиме.
- Настройка задержки открывания и закрывания створок 5 ~ 180 с, усилия, продолжительности пускового тока (до 3 с.).
- Режимы коллективного использования, частичного распахивания створок (8 вариантов).
- Выполнение действий при неисправности устройств безопасности («Двигать в любом случае»).
- Обязательная проверка устройств безопасности перед любой операцией («Фототест»).
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оборудован антенной, памятью на 750 двусторонних и 1024 односторонних передатчиков, LED-индикатором. Транслирует сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Передает подтверждение команды, данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ?С… +55 ?С. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ON3EBD
Пульт ДУ на 3 канала с кодировкой BD, O-Code, рабочей частотой 433.92 МГц, тремя функциональными и одной информационной кнопками получает питание от литиевой батареи CR2032 (3 В DC). Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
ELAC
Белая LED-лампа с антенной 433.92 МГц предупреждает о маневре световыми сигналами, включаясь на 5 с. и выключаясь на 10 с. Корпус с кронштейном для универсального крепления выполнен из ударопрочного пластика. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Размер — 132*72*155 мм. Вес — 220 г.
