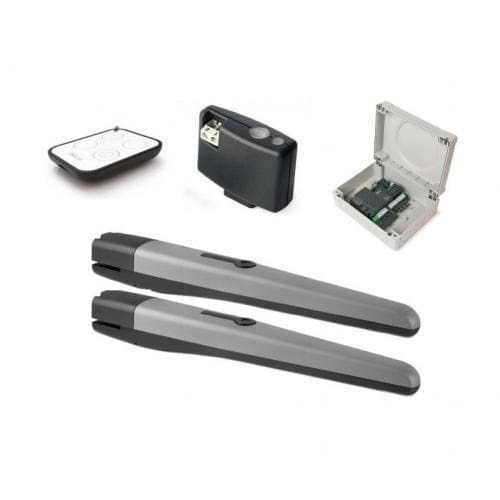

Комплект Nice TO4016PPLA16BDKIT для автоматизации распашных ворот — два электромеханических привода TO4016P, блок управления MC800, приемник OXIBD, два пульта ДУ ON3EBD, два кронштейна PLA16 (4 детали) — рассчитан на створки шириной до 3 м, весом до 800 кг.
TO4016P
Линейный привод поддерживает ручные блокировку и разблокировку двигателя, открывание и закрывание створки, автоматическую проверку подключенных устройств безопасности перед выполнением любой команды (функция «Фототест»). Для пуска двигателя от однофазной цепи AC оснащен конденсатором емкостью 7 мкФ.
Характеристики:
- Длина хода — 385 мм.
- Угол открывания створки — 120?.
- Скорость с нагрузкой — 0.01, без нагрузки — 0.013 м/с.
- Максимальное усилие — 3200 Н, номинальное — 1200 Н.
- Максимальная интенсивность (номинальное усилие) — 46 циклов/ч.
- Ресурс — 45 000 ~ 125 000 циклов (зависит от параметров створки, температуры, ветровой нагрузки).
- Температура срабатывания термозащиты при перегреве изоляции обмоток двигателя — 140 ?C.
- Питание — 230 В AC, номинальная потребляемая мощность — 200 Вт, максимальная — 385 Вт.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +50 ?С.
- Размер — 820*115*105 мм, вес — 6 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц) отправляет подтверждение команды, данные о состоянии ворот (открыто, закрыто). Работает по радиопротоколу Nice с ячеистой топологией (дальность связи — до 500 м). Чувствительность — –108 дБм. Память — 1024 односторонних и 750 двусторонних передатчиков. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Питание (от блока управления) — 5 В DC. Размер — 49.5*41.9*18 мм, вес — 22 г.
MC800
Блок управления оборудован DIP-переключателями для программирования функций, двумя входами устройств безопасности, разъемом SM для радиоприемника, портом IBT4N для устройств с интерфейсом BusT4. Распознает, запоминает, питает устройства, подключенные по BlueBus. Поддерживает работу в автоматическом и полуавтоматическом режимах, подключение электрозамка, концевых выключателей, индикатора открытых ворот, сигнального устройства, радиоантенны. Питание — 230 В AC. Потребляемая мощность — 900 Вт. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP54. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Настройка задержки (5 ~ 180 с.) автоматического движения створок, усилия, длительности (до 3 с.) пускового тока etc.
- Режим частичного открывания створок (8 вариантов), коллективного использования.
- Функции проверки устройств безопасности перед любым действием, выполнения операций вне зависимости от состояния устройств безопасности.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом укомплектован тремя функциональными и информационной (для получения данных о состоянии автоматики) кнопками. Питание — АКБ CR2032 3 В. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
