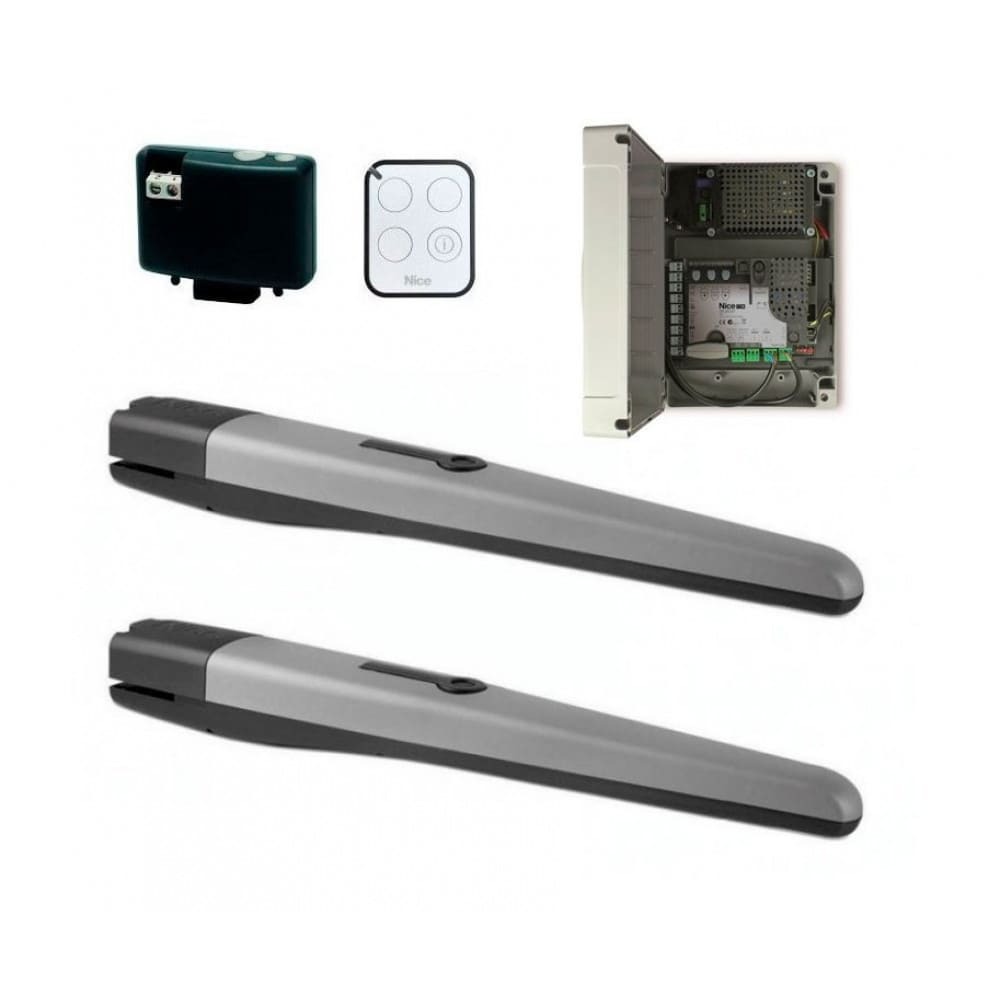

Комплект Nice TO5016PBDKIT для автоматизации распашных ворот со створками шириной до 5 м, весом до 1000 кг включает в себя два электромеханических привода TO5016P, блок управления MC800, приемник OXIBD и два пульта ДУ ON3EBD.
TO5016P
Линейный привод укомплектован конденсатором емкостью 7 мкФ для пуска двигателя от однофазной цепи переменного тока. Поддерживает автоматическую проверку работоспособности подключенных устройств безопасности перед выполнением любого маневра, механические блокировку и разблокировку редукторного двигателя, перемещение створки.
Характеристики:
- Длина хода — 505 мм.
- Максимальный угол распахивания створки — 110?.
- Скорость — 0.01 ~ 0.013 м/с (с нагрузкой и без нагрузки).
- Усилие: максимальное — 3200 Н, номинальное — 1200 Н.
- Срабатывание термозащиты при перегреве (140 ?C) изоляции обмоток.
- Номинальная интенсивность — 46 циклов/ч.
- Ресурс — 45 000 ~ 125 000 циклов.
- Питание — 230 В AC, мощность — до 385 Вт.
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44.
- Размер — 965*115*105 мм, вес — 7 кг.
MC800
Блок управления для двух приводов оборудован DIP-переключателями (программирование функций), LED-индикаторами, разъемами SM и IBT4N, двумя входами устройств безопасности. Поддерживает подключение радиоантенны, концевых выключателей, электромеханического замка, индикатора открытых ворот, сигнального устройства. Питание — 230 В AC. Энергопотребление — до 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Распознавание, запоминание и питание подключенных устройств (BlueBus).
- Настройка паузы (5 ~ 180 с.) перед автоматическим закрыванием ворот, длительности (до 3 с.) пускового тока, усилия, задержки открывания и закрывания.
- Автоматический и полуавтоматический режимы.
- Функция «Фототест» — проверка работоспособности устройств безопасности перед выполнением любого действия.
- Функция «Двигать в любом случае» — работа при неисправных устройствах безопасности.
- Режим коллективного использования.
- Неполное открывание створок (8 вариантов).
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оснащен антенной, памятью на 750 двусторонних и 1024 односторонних передатчиков и LED-индикатором. Передает сигнал на расстояние до 500 м. Поддерживает декодирование BD, O-code, FloR, TTS Flo, и Smilo, трансляцию подтверждения команды и данных о статусе автоматики (блокировка, разблокировка). Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом (BD и O-code), четырьмя кнопками и светодиодной индикацией получает питание от литиевой батареи CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
