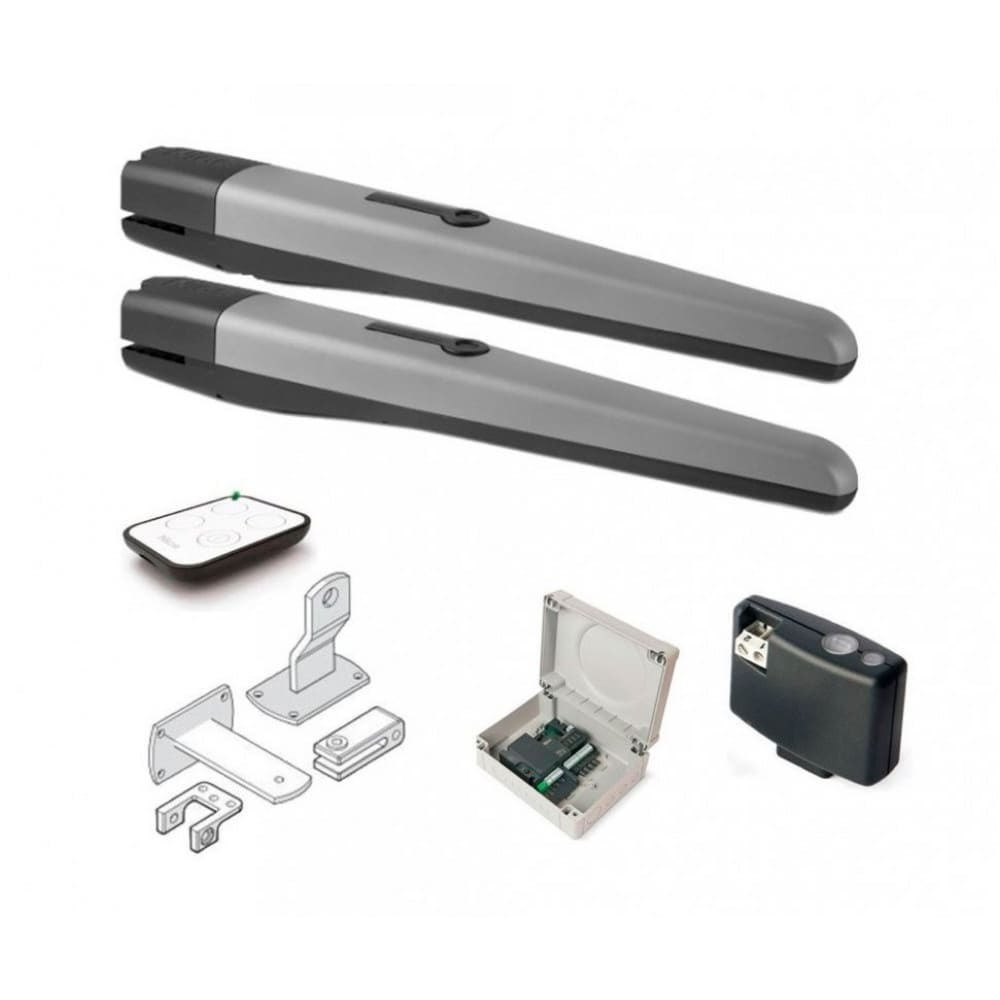

Комплект Nice TO5016PPLA16BDKIT состоит из двух приводов TO5016P, блока управления MC800, приемника OXIBD, двух пультов ДУ ON3EBD (приемник и передатчики с поддержкой обратной связи), двух кронштейнов PLA16 (по 4 детали, регулировка положения приводов). Рассчитан на распашные ворота со створками весом до 1000 кг, шириной до 5 м.
TO5016P
Электромеханический привод линейного типа с редукторным двигателем поддерживает срабатывание термозащиты при перегреве изоляции обмоток (порог — 140 ?C), блокировку, разблокировку мотора и перемещение створки вручную, интенсивность эксплуатации при номинальном усилии до 46 циклов/ч, автоматическое тестирование работоспособности устройств безопасности до выполнения любой команды на перемещение створок. Для пуска от источника переменного тока предусмотрен конденсатор емкостью 7 мкФ.
Характеристики:
- Номинальное усилие — 1200 Н, максимальное — 3200 Н.
- Скорость — 0.01 м/с (с нагрузкой), 0.013 м/с (без нагрузки).
- Длина хода — 505 мм.
- Угол открывания створки — до 130?.
- Ресурс — 45 000 ~ 125 000 циклов.
- Питание — 230 В AC, мощность — 200 Вт (1 А), максимальная — 385 Вт (1.7 А).
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44.
- Размер — 965*115*105 мм, вес — 7 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц) работает по радиопротоколу Nice ячеистой топологии с дальностью связи до 500 м. Передает подтверждение полученной команды, информацию о статусе автоматики. Поддерживает коды BD, O-code, FloR, TTS, Flo и Smilo. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
MC800
Блок управления с распознаванием, запоминанием и питанием устройств по BlueBus работает в автоматическом и полуавтоматическом режиме, поддерживает подключение радиоантенны, концевых выключателей, электрозамка, индикатора открытых ворот etc. Для программирования функций оснащен DIP-переключателем, для подключения радиоприемника — разъемом SM, устройств с интерфейсом BusT4 — портом IBT4N, устройств безопасности — двумя входами. Питание — 230 В AC. Максимальное энергопотребление — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Настройка задержки (5 ~ 180 с.) при автоматическом закрывании створок, продолжительности пускового тока (до 3 с.), усилия.
- Режимы неполного открывания створок (8 вариантов), коллективного использования.
- Функция «Фототест» — выполнение любого действия после проверки устройств безопасности.
- Функция «Двигать в любом случае» — выполнение любого действия при любом состоянии устройств безопасности.
- LED-индикация работы, неисправностей, сроков ТО.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с четырьмя кнопками (информационной и тремя функциональными), динамически изменяемым кодом (BD и O-code) и LED-индикацией работает автономно от литиевой батареи (3 В) CR2032. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
