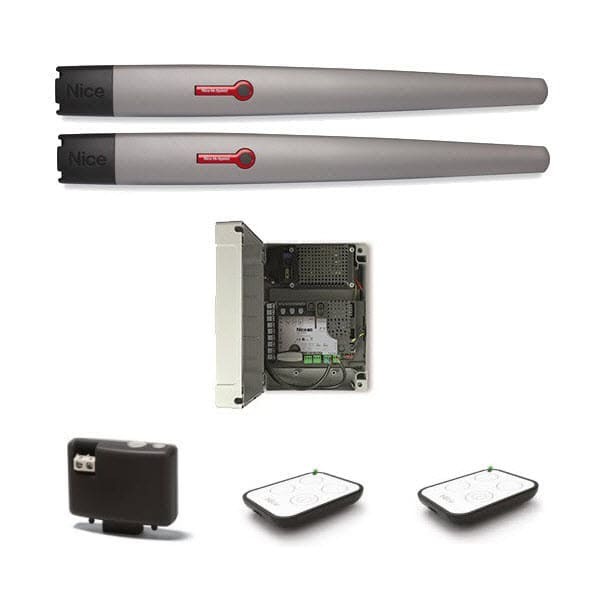

Комплект Nice TO6024HSBDKIT, состоящий из двух электромеханических приводов TO6024HS, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD (приемник и передатчики поддерживают обратную связь), рассчитан на автоматизацию распашных ворот со створками шириной до 6 м, весом до 1450 кг.
TO6024HS
Привод линейного типа построен на двигателе с энкодером и червячном редукторе, комплектуется двумя упорами для положений «Открыто» и «Закрыто». Поддерживает двойную технологию обнаружения препятствий, подключение блока управления по BlueBus, механическую разблокировку двигателя (ключи в комплекте), режим частичного открывания створки и функцию «Фототест» — проверку работоспособности устройств безопасности перед каждым срабатыванием.
Характеристики:
- Длина хода — 584 мм.
- Максимальное усилие — 2200 Н, номинальное — 1200 Н.
- Предельный угол распахивания створки — 100?.
- Скорость без нагрузки — 0.016 м/с.
- Интенсивность — 40 циклов в час при номинальном усилии, ресурс — 80 000 ~ 250 000 циклов.
- Класс изоляции — F, рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44.
- Питание — 24 В DC, энергопотребление — до 120 Вт), потребление тока — до 5 А.
- Размер — 1200*128*150 мм, вес — 15 кг.
OXIBD
Четырехканальный приемник (433.92 МГц) работает по радиопротоколу Nice (ячеистая сеть, дальность передачи — до 500 м), оборудован антенной и LED-индикатором, поддерживает 2-стороннюю систему кодирования BD, трансляцию подтверждений команд и данных о статусе автоматики. Емкость памяти — 750 двусторонних и 1024 односторонних передатчиков. Чувствительность — –108 дБм. Питание (от MC824H) — 5 В DC. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм, вес — 22 г.
MC824H
Блок управления с амперометрической системой контроля подключаемых мотор-редукторов поддерживает программирование дополнительных функций, распознавание подключенных устройств (система BlueBus), подключение электрозамка, сигнального мигающего устройства ELDC, антенны и источников резервного питания — АКБ PS324 или солнечной батареи. Оснащен разъемами SM (для радиоприемника) и IBT4N (вставной, для устройств BusT4), тремя кнопками с LED-подсветкой, LED-индикаторами программирования, входов и предупреждений о ТО, плавким предохранителем для двигателей.
Характеристики:
- Проверка положения створок (открыты, закрыты).
- Настройка скорости, усилия и реверсивного движения двигателей, задержки (5 ~ 180 с.) автозакрывания створки.
- Режимы многоквартирного дома, энергосбережения, неполного открывания (8 уровней).
- «Фототест» — предварительная проверка устройств безопасности.
- «Двигать в любом случае» — срабатывание привода при любом состоянии устройств безопасности.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Размер — 310*232*122 мм, вес — 4.1 кг.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, информационной и тремя функциональными кнопками работает автономно от литиевой батареи (3 В) CR2032. Рабочие температуры — –5 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
