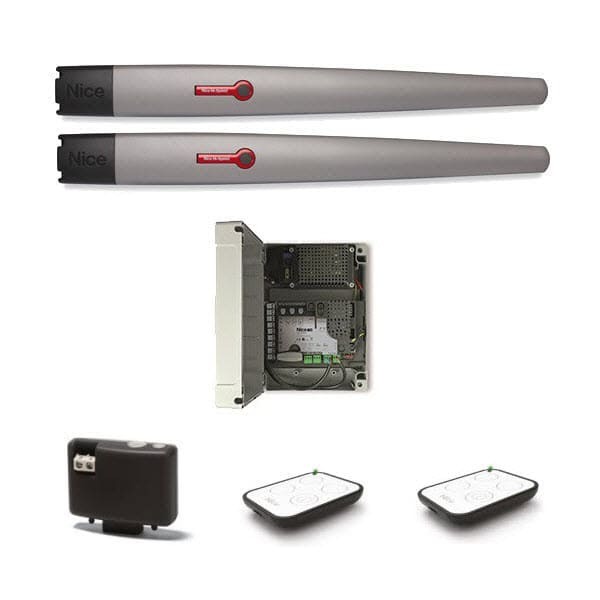

Комплект Nice TO7024BDKIT в составе двух линейных приводов TO7024, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD обеспечивает автоматизацию распашных ворот со створками шириной до 7 м, весом до 1700 кг.
TO7024
Электромеханический привод поддерживает технологию BlueBus для подключения внешнего блока управления, двойную технологию детекции препятствий, блокировку и разблокировку двигателя вручную (ключи в комплекте), режим неполного распахивания створки. Укомплектован двигателем с энкодером для точного позиционирования устройства и плавного движения створки, червячным редуктором, двумя механическими упорами.
Характеристики:
- Предельный угол распахивания створки — 100?.
- Максимальное усилие — 2700 Н, номинальное — 1400 Н.
- Скорость без нагрузки — 0.013 м/с.
- Длина хода — 584 мм.
- Номинальная интенсивность — 41 цикл/ч, ресурс — 80 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44, класс изоляции — F.
- Питание — 24 В DC, мощность — до 120 Вт.
- Размер — 1200*128*150 мм, вес — 15 кг.
MC824H
Блок управления оборудован тремя функциональными кнопками с LED-подсветкой, LED-индикаторами, разъемами SM и IBT4N, плавким предохранителем, зажимами, переключателями и клеммами. Поддерживает распознавание и запоминание подключенных устройств (BlueBus), программирование функций, подключение электрозамка, антенны и сигнальной лампы, проверку корректности работы устройств безопасности перед выполнением каждой команды, срабатывание при любом состоянии устройств безопасности.
Характеристики:
- Амперометрическая система контроля.
- Настройка скорости, усилия, реверса двигателей, задержки (5 ~ 180 с) автоматического закрывания створок.
- Мониторинг статуса ворот (открыты, закрыты).
- Режимы многоквартирного дома, неполного открывания створок, энергосбережения.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Питание от батареи PS324 или солнечных панелей (в комплект не входят).
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С.
- Размер — 310*232*122 мм, вес — 4.1 кг.
OXIBD
Четырехканальный приемник с антенной (433.92 МГц), работающий по радиопротоколу Nice с ячеистой технологией (дальность связи — до 500 м), отправляет подтверждения команд, данные о состоянии ворот (открыто, закрыто). Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Питание (от MC800) — 5 В DC. Размер — 49.5*41.9*18 мм, вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом, информационной и тремя функциональными кнопками получает питание от литиевой АКБ CR2032 (3 В). Рабочие температуры — –5 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
