Комплект Nice TOO3000KLT для автоматизации 2-створчатых распашных ворот со створками шириной до 3 м, весом до 300 кг состоит из двух приводов TOO3000, электронного блока управления MC800, приемника OXIBD и двух пультов ДУ FLO2RE.

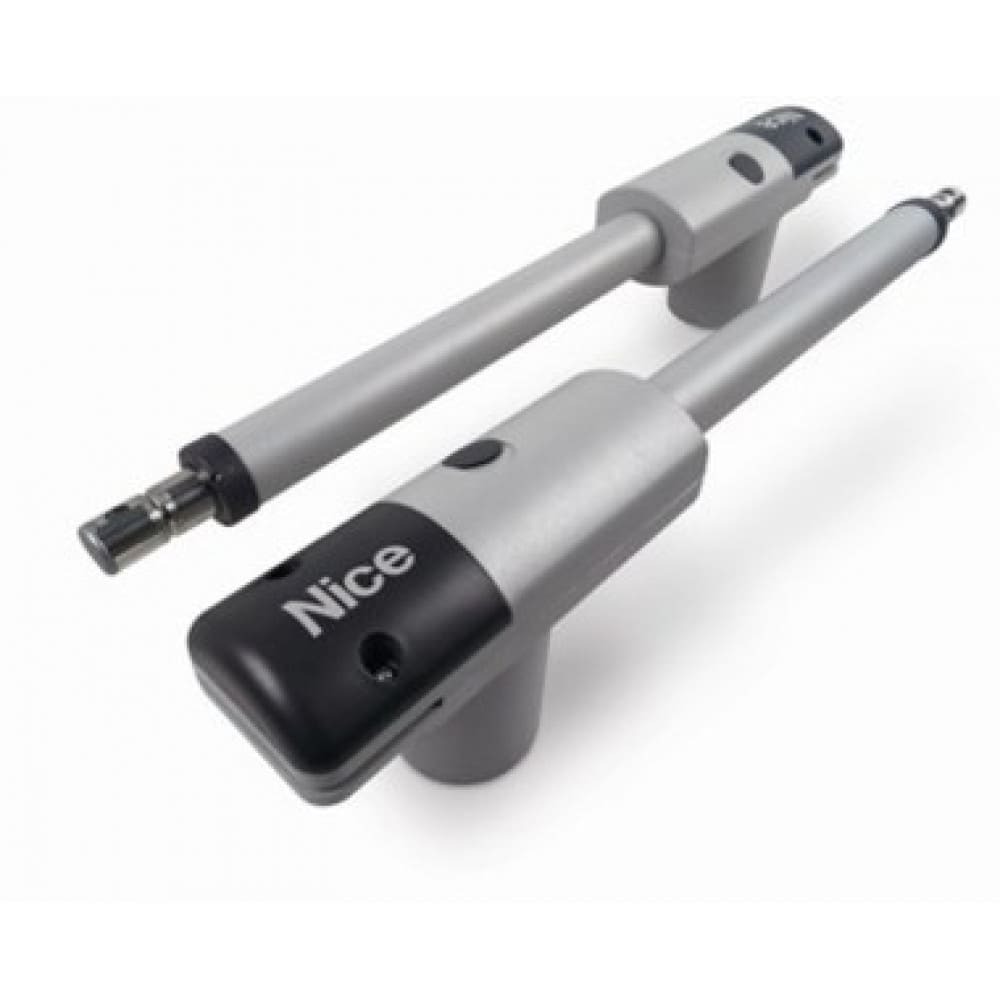

TOO3000
Электромеханический линейный привод с электродвигателем и червячным редуктором адаптирован к круглогодичной уличной эксплуатации: защита от пыли и влаги соответствует стандарту IP54, рабочие температуры — –20 ?С… +50 ?С, корпус выполнен из алюминиевого сплава с покрытием из полиэстеровой краски, шток — из нержавеющей стали. Питание электродвигателя — 230 В AC. Потребляемая мощность — до 340 Вт, ток — до 1.5 А.
Функциональность:
- Скорость — 0.016 м/с (0.96 м/мин)
- Длина хода — 400 мм (распахивание за 2.4 с.).
- Усилие: максимальное — 2000 Н, номинальное — 300 Н.
- Максимальный угол распахивания створки — 110?.
- Конденсатор емкостью 7 мкФ, компенсирующий колебания 1-фазного переменного тока при запуске двигателя.
- Ручная блокировка и разблокировка (ключ в комплекте).
- Интенсивность работы — 24 цикла в час.
- Размер — 700*100*177 мм, вес двигателя — 6 кг.
OXIBD
4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice (ячеистая схема, расстояние передачи — до 500 м), подтверждает получение команды и передает данные о статусе ворот. Оснащен LED-индикатором и антенной. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание (от MC800) — 5 В DC. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм, вес — 22 г.
MC800
Блок управления поддерживает автоматический и полуавтоматический режимы, распознавание и запоминание устройств (BlueBus), подключение радиоантенны, электромеханического замка, концевых выключателей, индикатора открытых ворот etc. Оборудован разъемом SM для радиоприемника, DIP-переключателями программирования функций, портом IBT4N, двумя входами устройств безопасности. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP54. Питание — 230 В AC. Потребляемая мощность — до 900 Вт. Размер — 310*232*122 мм, вес — 4.1 кг.
Функциональность:
- Настройка усилия, длительности (до 3 с.) пускового тока и задержки (5 ~ 180 с.) открывания и закрывания створок.
- Частичное (8 вариантов) открывание створок.
- Проверка исправности устройств безопасности перед каждым действием.
- Выполнение команд при неисправности устройств безопасности.
- LED-индикация работы, неисправностей, срочности ТО.
FLO2RE
2-канальный пульт-брелок с рабочей частотой 433.92 МГц и динамически изменяемым кодом рассчитан на два устройства. Дальность связи — 200 м. Питание — литиевая АКБ CR2032 со сроком службы 2 года при 10 срабатываниях в сутки. Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –20 ?C... +55 ?C. Размер — 45*56*11 мм, вес — 18 г.
