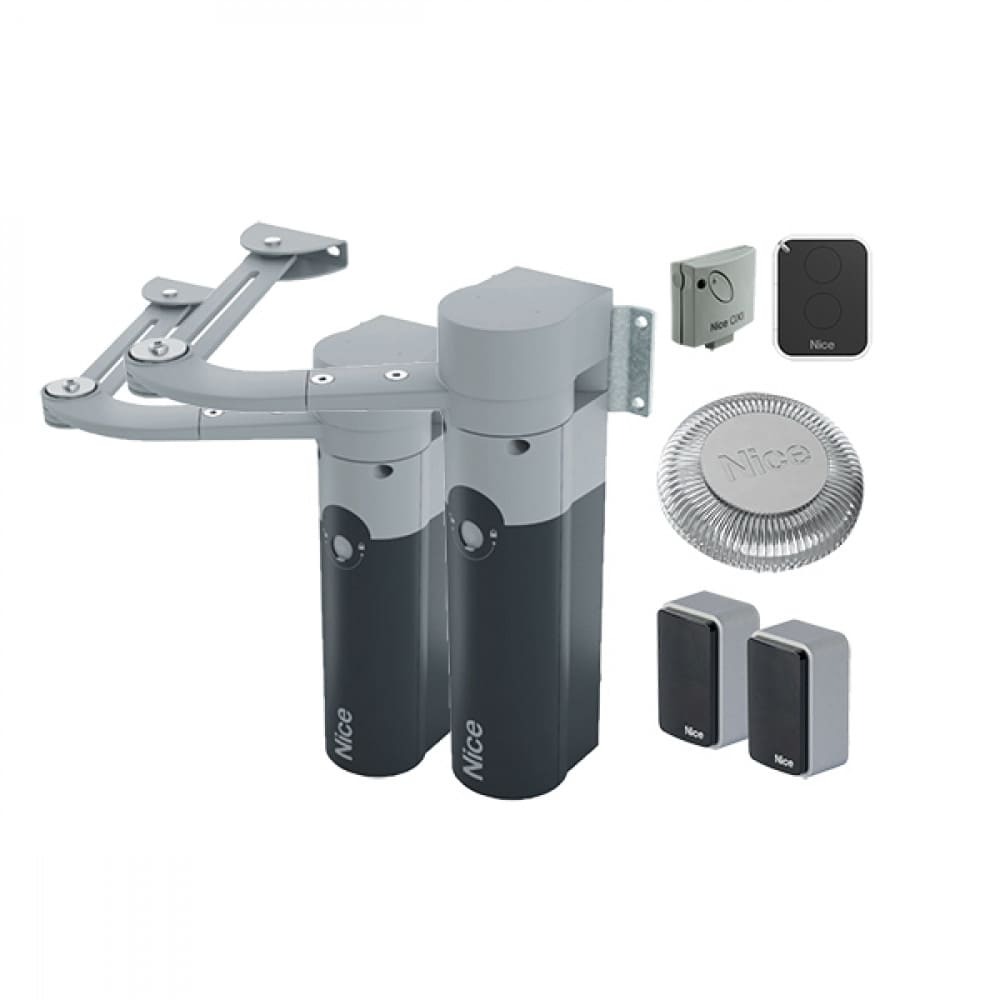

Комплект Nice WALKY2024BDKCE для автоматизации распашных со створками высотой до 2 м, весом до 180 кг состоит из приводов WL1024C и WL1024, фотоэлемента Medium BlueBus EPMB, приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы WLT.
WL1024C и WL1024
Электропривод рычажного типа укомплектован двигателем, редуктором, блоком управления и радиоприемником. Блок управления оснащен тремя кнопками программирования функций, SM-разъемом дополнительного приемника (SMXI, OXI, OXIFM). Поддерживает подключение электрозамка (12 В AC, до 15 ВА), антенны, устройств систем Solemyo (солнечные батареи), BlueBus ( MOTB, фотоэлементы MOFB и MOFOB, считыватель MOMB) и Opera (программаторы), определение количества подключенных двигателей, BlueBus-устройств, движения створок с точками частичного открывания и замедления. Интенсивность работы составляет до 50 циклов/ч, до 100 циклов/день.
Функциональность и основные характеристики:
- Автоматический и полуавтоматический режимы.
- Амперометрическая технология обнаружения препятствий.
- Программирование (по 4 уровня) усилия и скорости, задержки (5 ~ 120 с.) перед автоматическим закрыванием створки.
- Частичное открывание створок.
- Максимальный угол распахивания створки — 110?, открывание на 90? за 7 с.
- Номинальный крутящий момент — 50 Нм, максимальный — 100 Нм.
- Скорость — 0.16 ~ 0.24 рад/с (при номинальном крутящем моменте).
- Блокировка и разблокировка двигателя вручную (ключ в комплекте).
- Перемещение створок при неисправных устройствах безопасности.
- Непрерывная работа в течение 10 минут.
- Ресурс — 50 000 ~ 150 000 циклов (в зависимости от факторов износа).
- Питание от сети — 230 В AC, двигателя — 24 DC, резервное — от АКБ PS424 (в комплект не включена), энергопотребление — 120 Вт (от сети).
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ?С… +50 ?С.
- Размер без рычага — 90*125*385 мм, вес — 4.8 кг.
WL1024 отличается отсутствием блока управления, радиоприемника, ограничения количества циклов в час, питанием (24 В DC), током потребления (до 3 А), весом (4.3 кг).
OXIBD
Четырехканальный приемник с антенной (433.92 МГц) обменивается с передатчиком сигналами на расстоянии до 500 м (ячеистая сеть радиопротокола Nice). Поддерживает двухстороннюю кодировку BD, передачу информации о статусе ворот, подтверждений команд. Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления WL1024C). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм. Вес — 22 г.
EPMB
Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, двойным антибликовым контуром, BlueBus (управление, питание) и светодиодными индикаторами представляют собой D-детекторы для обнаружения препятствий. Полезный радиус действия — 15 м, максимальный — 30 м. Угол обнаружения при фиксированной оптике — 10?, ориентируемой — 30?. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом получает питание от литиевой батареи CR2032 (3 В DC). Оснащен тремя функциональными и информационной кнопками. Рабочие температуры — –5 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
WLT
Многофункциональная LED-лампа поддерживает настройку направления и концентрации света (рассеянный или направленный луч), BlueBus, режимы сигнальной лампы (мигающий аварийный свет при подключении и по программе блока управления мотор-редуктора) и лампы подсветки (с 12 В или 24 В AC/DC), функцию «Сумерки» с автоматическим отключением по сигналу датчика. Два светодиода по 1 Вт стабильно работают до 70 000 ч непрерывно. Потребляемый ток — до 230 мА. Класс изоляции — III. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?C... +50 ?C. Размер — ?88.7*21.7 мм. Вес — 60 г.
