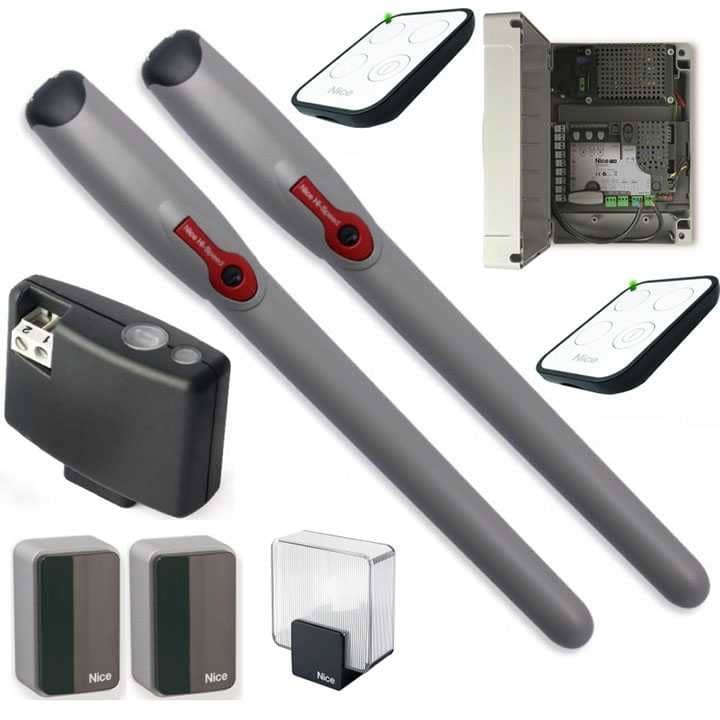

Комплект Nice WG3524HSBDKIT2 рассчитан на автоматизацию распашных ворот со створками шириной до 3 м, весом до 200 кг. Состоит из двух приводов WG3524HS, блока управления MC824H, двух пультов ДУ ON3EBD, приемника OXIBD, фотоэлемента EPMB и лампы ELDC.
WG3524HS
Привод линейного типа оборудован электромеханическим редукторным двигателем с магнитным энкодером. Поддерживает блокировку и разблокировку двигателя вручную. Корпус выполнен из окрашенного алюминиевого сплава. Фактический срок службы зависит от формы, размера, веса створки, погоды (температура, ветер) и составляет 45 000 ~ 125 000 циклов.
Характеристики:
- Время открывания створки на 90? — 10 с.
- Длина хода — 470 мм.
- Скорость — 0.04 м/с (без нагрузки).
- Нагрузка: номинальная — 650 Н, максимальная — 1500 Н.
- Интенсивность — 30 циклов/ч при номинальной нагрузке (рекомендуемое значение).
- Рабочие температуры — –20 ?С… +50 ?С, защита от пыли и влаги — IP44, класс изоляции — F.
- Питание — 24 В DC, мощность — 72 Вт, максимальная — 120 Вт.
- Размер — 920*98*95 мм, вес — 6 кг.
EPMB
Фотоэлемент для обнаружения препятствий состоит из D-датчиков присутствия (EN 12453) — передатчика (TX) и приемника (RX). Поддерживает автоматическую синхронизацию, предупреждающую интерференцию, технологию BlueBus (сигналы управления и питание по двум проводам). Радиус действия: номинальный — 15 ±5 м, максимальный — 30 м. Угол обзора — 30? (ориентируемая оптика) и 10? (фиксированная). Предусмотрены двойной антибликовый контур, LED-индикация. Корпус (ABS-пластик) соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
OXIBD
4-канальный приемник работает на частоте 433.92 МГц (антенна) по радиопротоколу Nice (дистанция до 500 м, ячеистая технология). Поддерживает несколько систем кодирования, в частности BD. Оснащен LED-индикатором. Рассчитан на 1024 односторонних и 750 двусторонних передатчиков. Передает данные о статусе устройств автоматики, полученной команде. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
MC824H
Блок управления поддерживает программирование дополнительных функций. Оборудован разъемом SM для радиоприемника, переключателями, зажимами и клеммами, тремя кнопками с подсветкой, LED-индикаторами (входы, программирование, сообщения о сроках ТО), плавким предохранителем, интерфейсом IBT4N для устройств BusT4. Функции: распознавание подключаемых устройств (система BlueBus), тестирование работоспособности устройств перед любым действием, закрытие или открытие створки при неисправности устройств безопасности (экстренный режим).
Характеристики:
- Амперометрическая система контроля двигателей (проверка усилия, считывание положения конечных выключателей, распознавание потенциальных помех etc).
- Настройка скорости, усилия, реверса двигателей, задержки (5 ~ 180 с.) створки.
- Проверка статуса ворот (открыты, закрыты).
- Режимы: многоквартирного дома, частичного открывания (восемь уровней), энергосбережения.
- Питание — 230 В AC, мощность — 200 Вт.
- Резервное питание (в комплект не входит) — АКБ PS324 или солнечные панели.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С.
- Размер — 310*232*122 мм, вес — 4.1 кг.
ON3EBD
3-канальный пульт ДУ с частотой 433.92 МГц и динамическим кодом укомплектован информационной и тремя функциональными кнопками. Питание — батарея (3 В) CR2032. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
ELDC
Мигающее (по 5 с.) сигнальное устройство представляет собой LED-лампу белого света ELDC, оборудовано антенной с рабочей частотой 433.92 МГц. Корпус с кронштейном (универсальное крепление) изготовлен из пластика. Питание — 12 ~ 36 В. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 132*72*155 мм. Вес — 220 г.
