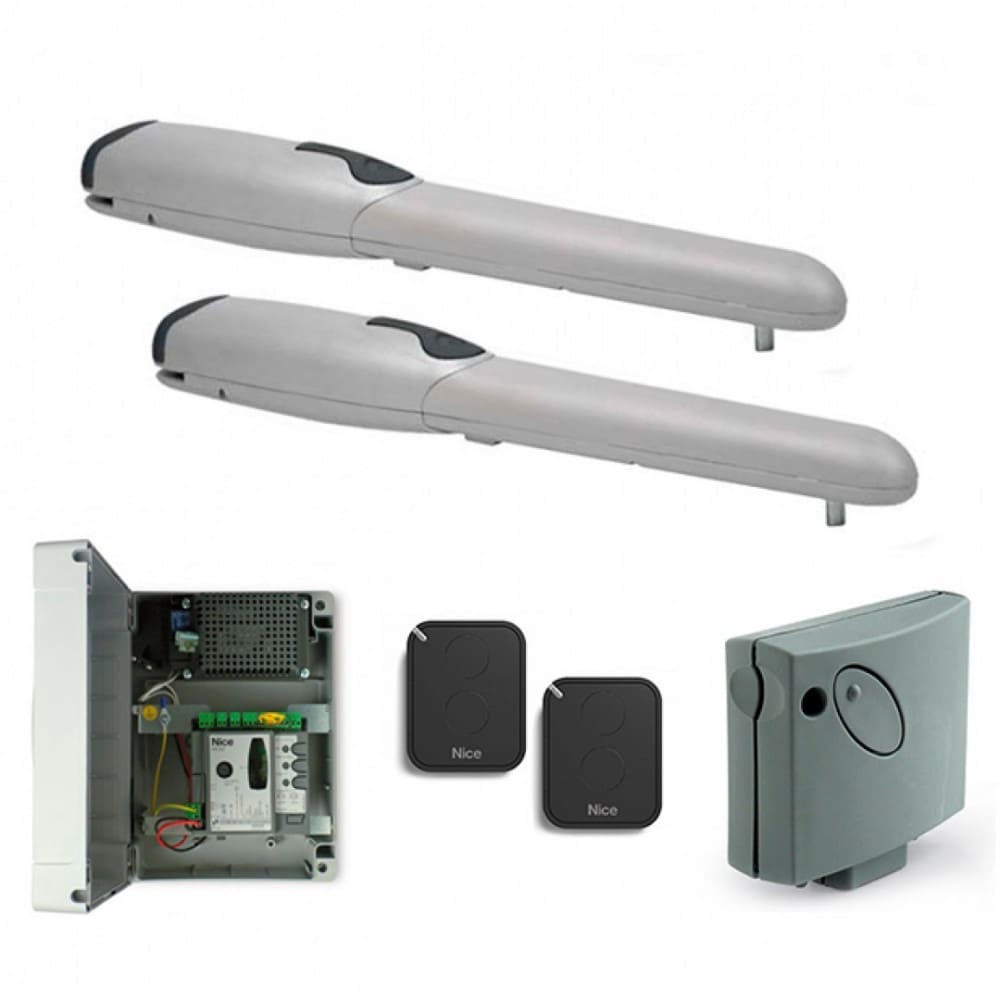

Комплект Nice WINGO2024KCE для автоматизации распашных ворот со створками шириной до 2 м, весом до 400 кг состоит из двух электромеханических приводов WG4024, блока управления MC424L, двух пультов ДУ FLO2RE.
WG4024
Линейный привод с мотор-редуктором постоянного тока (24 В DC) поддерживает ручную блокировку и разблокировку (ключи в комплекте), подключение электромеханического замка (до 15 Вт). Корпус изготовлен из окрашенного (полиэстеровая коррозионностойкая краска) алюминия. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44.
Характеристики:
- Червячная передача.
- Механические концевые выключатели.
- Толкающее усилие: максимальное — 1500 Н, номинальное — 500 Н.
- Максимальная длина хода — 320 мм.
- Скорость перемещения — 0.018 м/с (без нагрузки), 0.013 м/с (с нагрузкой).
- Количество циклов в час при номинальном крутящем моменте — 40.
- Ресурс — 80 000 ~ 250 000 циклов (в зависимости от установленной створки и условий эксплуатации).
- Максимальная потребляемая мощность — 85 Вт, номинальная — 50 Вт.
- Максимальный ток — 3.5 А, номинальный — 2 А.
- Размер — 770*98*95 мм, вес — 6 кг.
MC424L
Блок управления оснащен разъемом SM для радиоприемника OXI, SMXI или SMXIS, входом «Стоп», вставным разъемом IBT4N, индикаторами неполадок, сервисным и сетевым предохранителями, портом солнечной батареи или аккумуляторной батареи PS124 (не входят в комплект), клеммами антенны и двух приводов. Длина линий для подключения привода и замка — 10 м, источника питания — 30 м, солнечной батареи — 3 м, антенны — 20 м.
Функциональность:
- Обнаружение препятствий — 8 уровней настройки, амперометрическая система чувствительности.
- Настройка таймера (5 ~ 180 с.) автоматического закрывания, скорости движения и замедления створок перед крайними положениями.
- Частичное открывание створок.
- Проверка работоспособности фотоэлементов (в комплект не входят) перед выполнением маневра, автоматическое перемещение створок (открывание, закрывание) при срабатывании фотоэлементов.
- Подключение дополнительных устройств безопасности и освещения.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С.
- Питание — 230 В AC, максимальная потребляемая мощность — 170 Вт.
- Размер — 232*122*310 мм, вес — 4.1 кг.
FLO2RE
2-канальный пульт ДУ с динамическим кодом совместим с приемниками OXI, OXIT, OX2, OX2T, FLOXIR, FLOXI2R, FLOX1R, FLOX2R, SMXI и FLOXM220R (радиус действия с антенной — 200 м открытого пространства, 35 м в помещении). Рабочая частота — 433.92 МГц. Питание — литиевая батарея CR2032 (3 В, срок службы — 2 года). Рабочие температуры — –20 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 56*45*11 мм, вес — 18 г.
