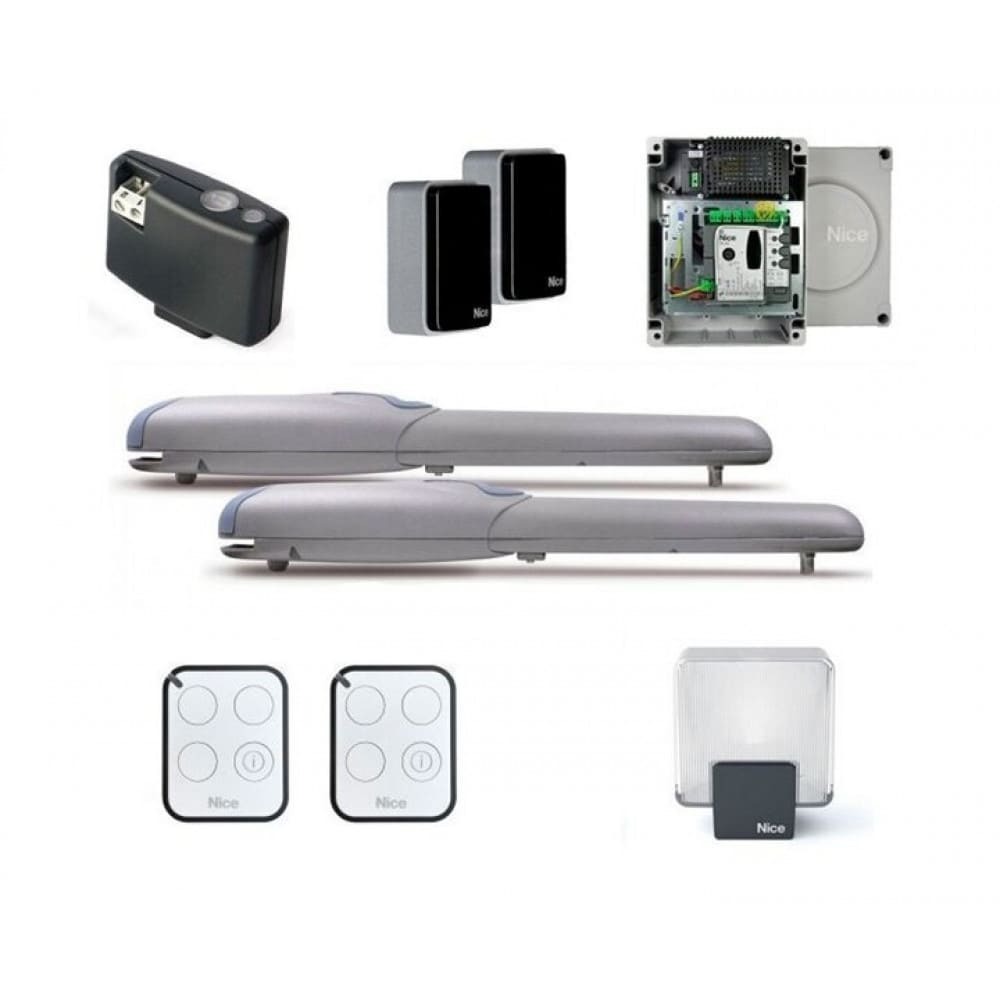

В комплект Nice WINGO4BDKCE для автоматических распашных ворот с двумя створками весом до 400 кг, шириной до 2 м каждая входят два линейных привода WG4000, электронный блок управления MC800, фотоэлементы EPM, приемник OXIBD, два пульта ДУ ON3EBD и сигнальная лампа ELAC.
WG4000
Электромеханический привод с редуктором оснащен системой механической блокировки и разблокировки (ключи в комплекте), поддерживает установку электрического замка (до 15 ВА). Предусмотрены кронштейны и метизные изделия для монтажа. Корпус из алюминия с коррозионностойким полиэстеровым покрытием соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ?С… +50 ?С.
Характеристики:
- Скорость перемещения створки — 0.016 м/с (без нагрузки).
- Длина хода — 320 мм.
- Усилие при перемещении: номинальное — 500 Н, максимальное — 1500 Н.
- Интенсивность при номинальной нагрузке — 30 циклов/ч.
- Ресурс — 80 000 ~ 250 000 циклов.
- Класс изоляции F — стойкость к нагреву до +155 ?С.
- Питание — 230 В АC, номинальный ток — 0,5 А, максимальный ток — 1.5 А.
- Номинальная потребляемая мощность — 130 Вт, максимальная — 200 Вт.
- Размер — 770*98*95 мм, вес — 6 кг.
EPM
Фотоэлемент состоит из синхронизируемых (предотвращение интерференции) передатчика (TX) и приемника (RX). Рабочий радиус действия — 15 м, максимальный — 30 м. Угол обзора линз — 20?. Время срабатывания — до 30 мс. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток приемника и передатчика — 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +55 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
MC800
Блок управления оборудован клеммами и разъемами для подключения концевых выключателей, радиоантенны, электромеханического замка, устройств безопасности и дополнительного освещения, кнопками программирования функций, разъемом SM для приемников SMXI, SMXIS, OXI или OXIT, портом IBT4N, входами приводов. Питание — 230 В AC, мощность — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Ручной, автоматический, полуавтоматический, пошаговый (последовательность действий, 8 уровней) режимы.
- Распознавание и запоминание устройств.
- Настройка паузы (5 ~ 180 с) автоматического закрывания, задержки открывания и закрывания (0 ~ 50 % времени работы), силы двигателей, времени пиковой нагрузки.
- Частичное открывание створок (8 уровней).
- Контроль устройств безопасности до выполнения каждого маневра.
- Выполнение действия при любом состоянии устройств безопасности.
- Светодиодная индикация состояния приводов и блока, выполнения команды, необходимости ТО.
OXIBD
Приемник с антенной (433.92 МГц) на 4 выхода оснащен памятью на 1024 односторонних и 750 двусторонних передатчиков, передает сигнал по радиопротоколу Nice (до 500 м, ячеистая технология), совместим с кодировками O-Code, FloR, TTS, Smilo, Flo. Поддерживает передачу извещений о полученных командах и данных о положении ворот (открыто, закрыто), укомплектован LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом поддерживает одностороннюю кодировку радиосигнала O-Cod», двустороннюю кодировку BD, оснащен тремя кнопками для подачи команд и одной для запроса состояния системы, LED-индикатором. Радиус действия — до 500 м на открытом пространстве и до 35 м в помещении. Питание — литиевая батарея CR2032 (напряжение 3 В). Рабочие температуры — –5 ?C... +55 ?C. Защита от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
ELAC
Белая LED-лампа со встроенной антенной 433.92 МГц подает световые сигналы для предупреждения о маневре миганием частотой 5 с. ~ 10 с. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 132*72*155 мм.
