Назначение изделия
Генератор огнетушащего аэрозоля ГОАП Пиростраж 20 с креплением на Din-рейку представляет собой автоматическое устройство аэрозольного пожаротушения с односторонним (вертикальным нижним) истечением аэрозоля, предназначен для тушения в условно-герметичных объемах пожаров и загораний по ГОСТ 27331-87 следующих классов:
- подкласс А2 – горение твердых веществ, не сопровождаемое тлением;
- класс В – горение жидких веществ;
- класс Е – пожары, возникающие в помещении с кабелями, электроустановками и электрооборудованием, находящегося под напряжением до 10 кВ;
- а также для локализации пожаров подкласса А1.
Пиростраж 20 имеет климатическое исполнение В изделий категорий 1; 1,1; 2; 2,1; 3 по ГОСТ 15150-69. Рабочее значение температуры эксплуатации от -50°С до +95°С (допускается в течение суток повышение на 8 часов температуры до +125°С). Группа механического исполнения по ГОСТ 17516.1-90 – М25; М 30.
Преимущественная область применения – электрические шкафы, сейфы, хранилища материальных ценностей и т.п.
Принцип работы огнетушителя основан на генерировании специального огнетушащего аэрозоля, получаемого в результате горения аэрозольобразующего заряда, размещенного внутри огнетушителя. Огнетушащий аэрозоль, выходящий из огнетушителя, представляет собой белый дым. Тушение источника загорания осуществляется за счет ингибирования процесса горения. Аэрозоль, образующийся в результате сгорания шашки, при срабатывании огнетушителя, не содержит озоноразрушающих веществ.
Огнетушитель выпускается с термозапуском.
Способ монтажа:
Огнетушитель Пиростраж 20 размещается непосредственно внутри защищаемого объема (электрического щита и крепится на дин-рейку, расположенную на задней части конструкции защищаемого объекта.
Размещение огнетушителя производить с учетом зон пожароопасности, которые составляют:
- для горючих жидкостей и твердых материалов – не менее 50 мм от среза выпускного отверстия огнетушителя, и не менее 5 мм от корпуса огнетушителя.
Устройство и принцип действия:

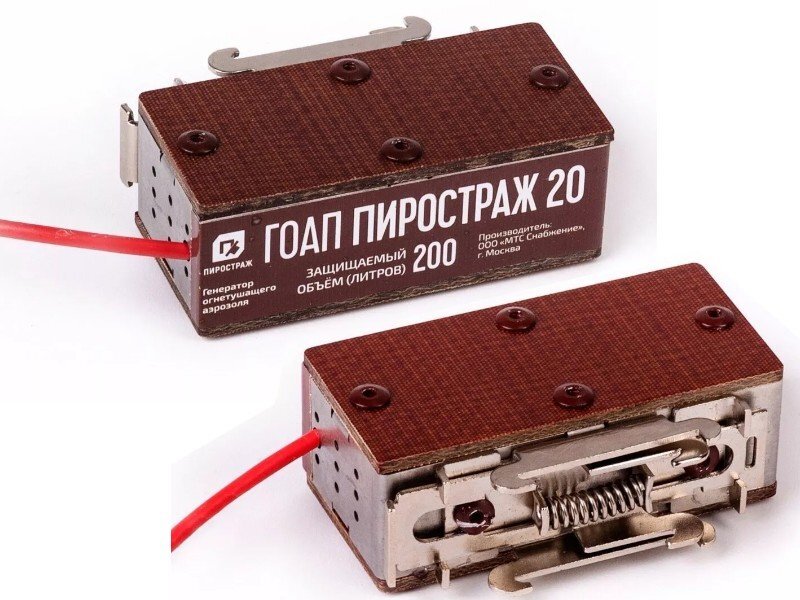

Огнетушитель Пиростраж 20 состоит из металлического корпуса в виде параллелепипеда с текстолитовыми накладками с двух боковых сторон, с наклейкой вокруг корпуса (ВНИМАНИЕ – наклейку не снимать!). В горизонтальной части огнетушителя имеются отверстия для выхода аэрозоля после сработки. Внутри корпуса размещается заряд аэрозолеобразующего состава (АОС).
Огнетушитель крепится в рабочем положении на горизонтальную дин-рейку расположенную на задней поверхности внутри защищаемого объема при помощи специального крепления-защелки, расположенного на огнетушителе.
При горении заряда АОС образующиеся газодисперсные продукты истекают через специальные отверстия в нижней части корпуса огнетушителя в защищаемый объем и ингибируют горение внутри него.
Огнетушитель срабатывает автоматически при достижении температуры внутри защищаемого объема свыше 170 °С, при этом активируется термошнур, который инициирует горение заряда АОС.
