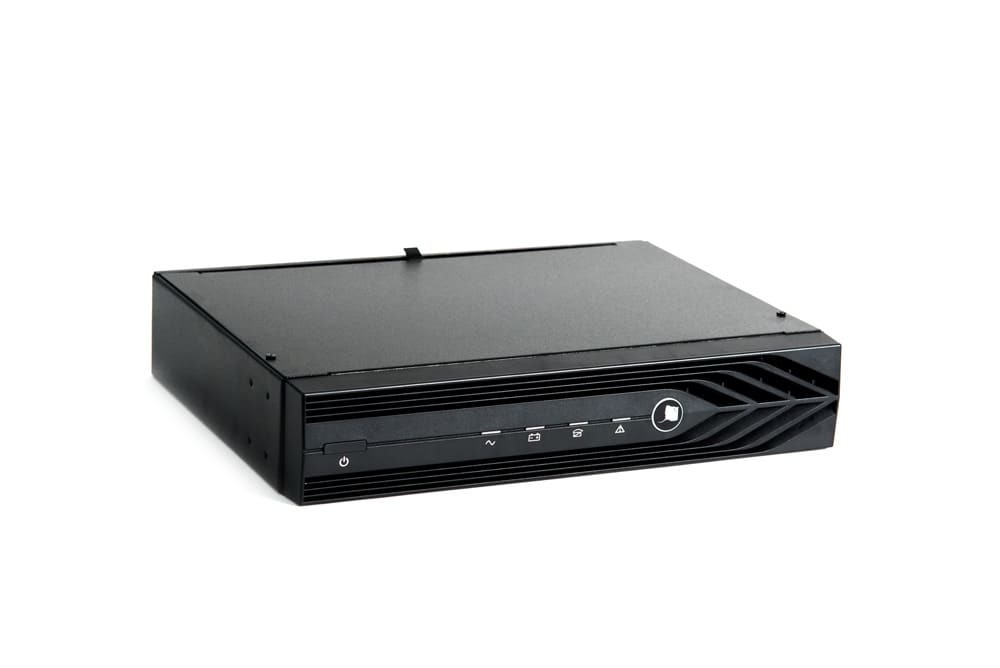

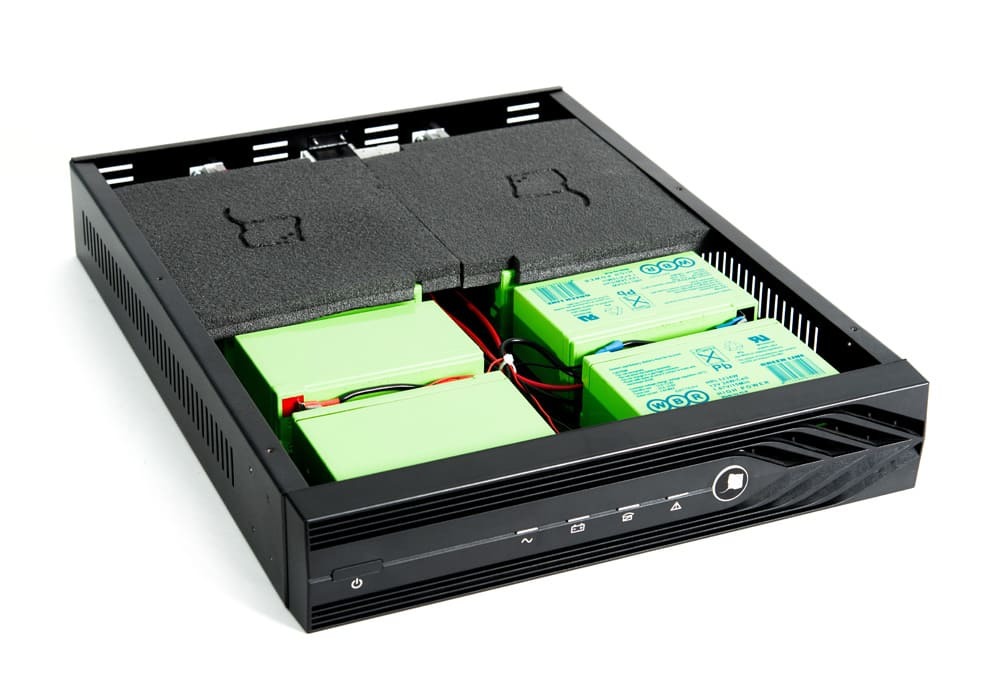

Батарейный блок «Бастион» Skat BC 72/9 Rack предназначен для резервирования мощности ИБП «Бастион» Skat-UPS 3000 Rack. Состоит из шести необслуживаемых свинцово-кислотных батарей номинальным напряжением 12 В DC и емкостью 9 А·ч. Схема соединения обеспечивает на выходе емкость 9 А·ч и напряжение 72 В DC. Для повышения резервной мощности предусмотрено параллельное соединение нескольких блоков.
Автономная работа ИБП при разной нагрузке и количестве блоков:
- 1 блок (9 А·ч): 500 ВА — 1 ч., 1000 ВА — 30 мин., 1500 ВА — 20 мин., 2000 ВА — 15 мин., 2500 ВА — 10 мин., 3000 ВА — 5 мин.
- 2 блока (18 А·ч): 500 ВА — 2 ч., 1000 ВА — 1 ч., 1500 ВА — 40 мин., 2000 ВА — 30 мин., 2500 ВА — 20 мин., 3000 ВА — 10 мин.
- 3 блока (27 А·ч): 500 ВА — 3 ч., 1000 ВА — 1 ч. 30 мин., 1500 ВА — 1 ч., 2000 ВА — 40 мин., 2500 ВА — 30 мин., 3000 ВА — 20 мин.
- 4 блока (27 А·ч): 500 ВА — 4 ч., 1000 ВА — 2 ч., 1500 ВА — 1 ч. 20 мин., 2000 ВА — 1 ч., 2500 ВА — 40 мин., 3000 ВА — 30 мин.
- 5 блоков (27 А·ч): 500 ВА — 5 ч., 1000 ВА — 2 ч. 30 мин., 1500 ВА — 1 ч. 30 мин., 2000 ВА — 1 ч. 10 мин., 2500 ВА — 50 мин., 3000 ВА — 40 мин.
Skat BC 72/9 Rack укомплектован модулем защиты от короткого замыкания и перегрузки по току, разъемом для подключения ИБП и другого батарейного блока, защитным автоматическим выключателем на 40 А, LED-индикатором подключенных батарей, винтом заземления. Рабочие температуры — 0 ?С… +40 ?С. Защита от влаги и пыли — IP20. Монтаж — на установочные кронштейны (в комплекте) в 19-дюймовый шкаф или стойку. В комплект дополнительно включен кабель подключения (к ИБП, другому батарейному блоку) и крепления. Размер — 441*580*87 мм, 2 U. Вес — 23.1 кг.
