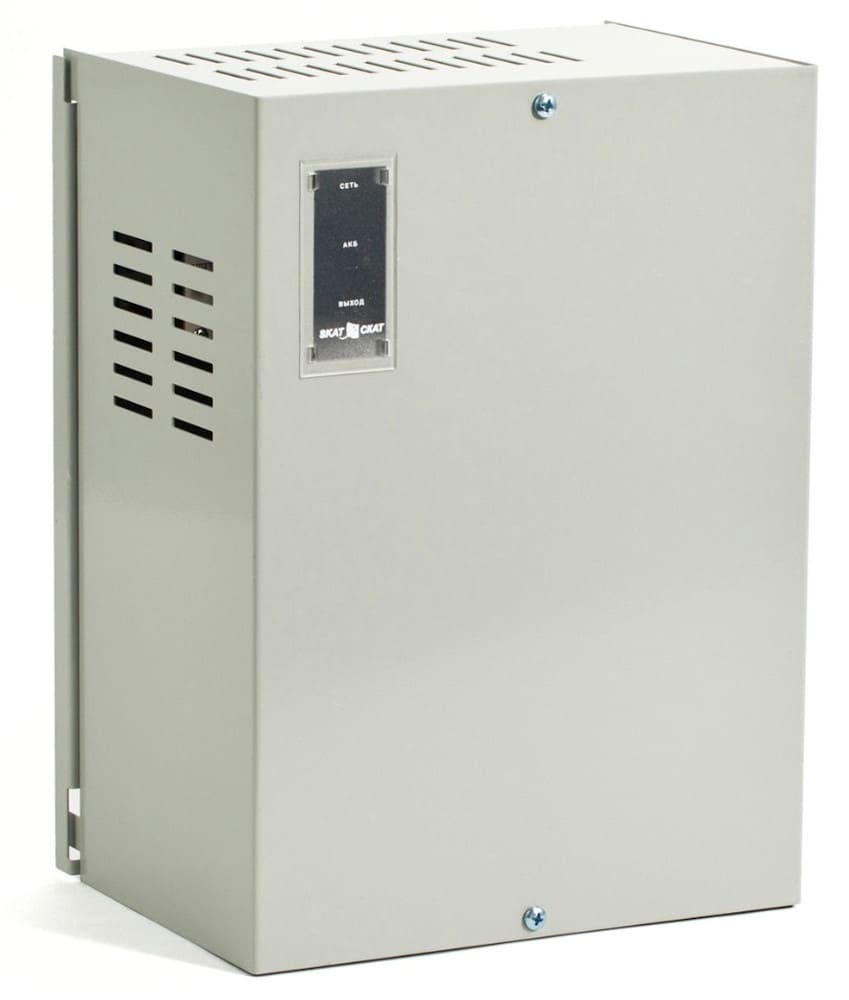

Резервированный источник вторичного питания «Бастион «Рапан» 100 исп.V.8 оборудован восемью выходами с номинальным напряжением 12 В DC и током по 0.5 А на каждый канал, дополнительным выходом на 12 В и током 4 А. Поддерживает объединение каналов для выходов по 0.5 А. Максимальный суммарный ток по девяти выходам и заряду АКБ — 10 А. Максимальная потребляемая от сети мощность — 30 ВА.
Функциональность:
- Основной режим — от сети при напряжении в диапазоне 150 В ~ 250 В AC.
- Резервный режим — от аккумуляторных батарей при отсутствии сетевого напряжения.
- Диапазон выходного напряжения в основном режиме — 13.5 В ~ 13.9 В, в резервном — 10 В ~ 12.5 В.
- Защита от переполюсовки клемм АКБ.
- Защита от короткого замыкания в нагрузке.
- Поканальная защита по току (самовосстанавливающимися предохранителями).
- Защита батареи от глубокой разрядки отключением нагрузки при 10.5 В ~ 11.0 В на клеммах АКБ.

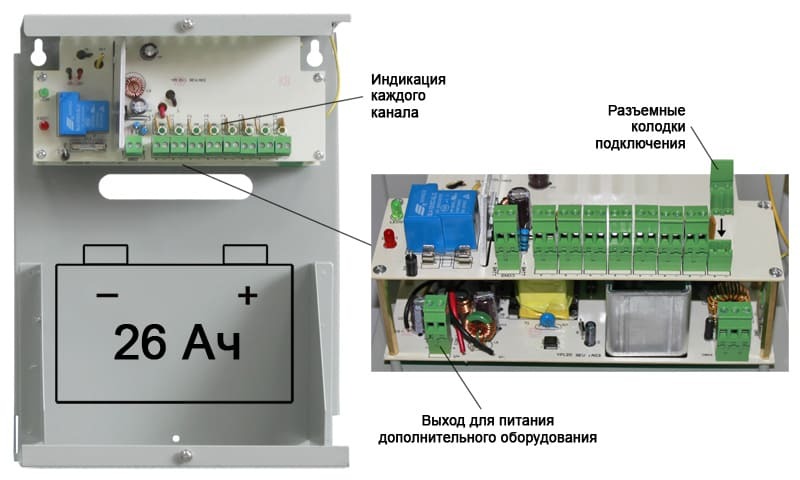

- Внутренняя индикация состояния сети, общего выхода и отдельно выходов по 0.5 А.
В корпусе «Рапан» 100 исп.V.8 предусмотрено место для герметичного свинцово-кислотного аккумулятора с напряжением 12 В и емкостью 26 А·ч (в комплект не включен). Ток заряда АКБ — 2 А. Источник оснащен клеммами для подключения сети, нагрузки и батареи, предохранителем АКБ (15 А). Рабочие температуры — 0 ?С… +40 ?С. Настенный монтаж. Размер — 210*285*150 мм, вес — 2.25 кг. В комплект входят две аккумуляторные перемычки.
